主要测试对象
- 医疗器械磁场环境下的功能检查与敏感性研究
- 恒定磁场环境模拟与基础研究（EMC与科研实验室）
- 磁场传感器响应、重复性和性能比较
- 建立可设定、可测量、可记录的磁场试验条件
医疗测试设备 / 定制测试系统

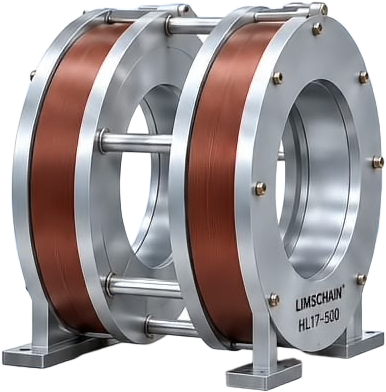

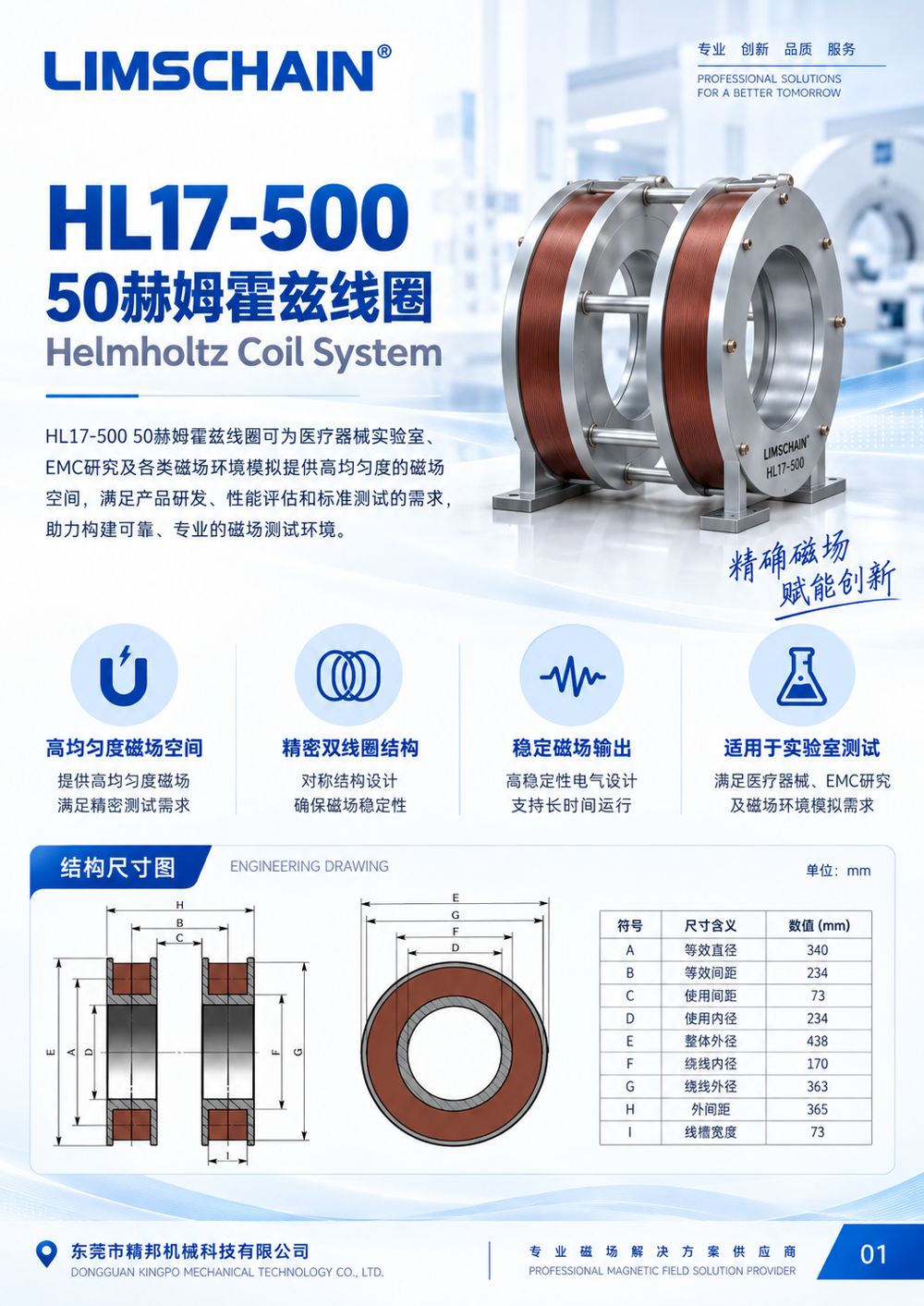

HL17-500 50 mT赫姆霍兹线圈系统

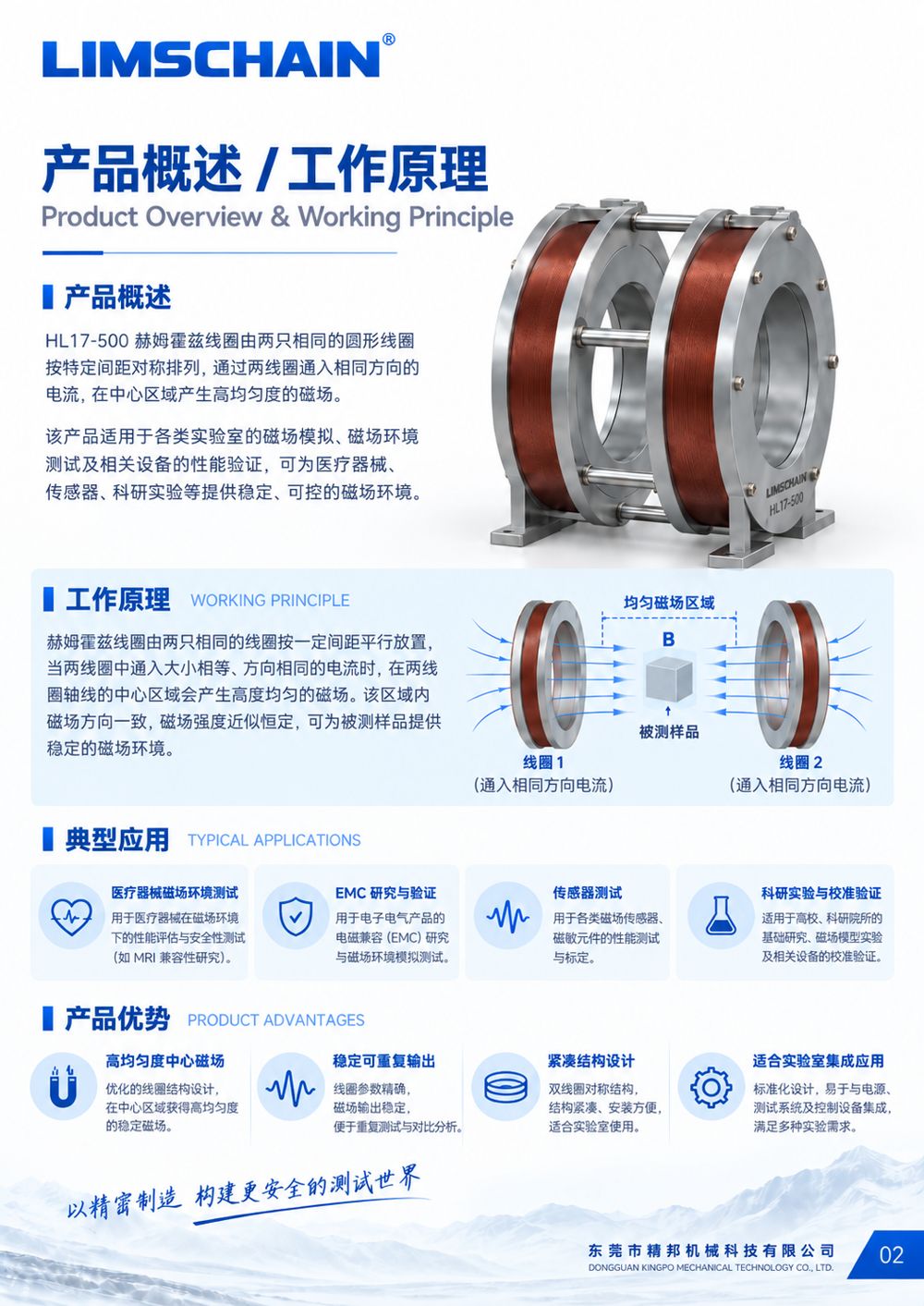

HL17-500采用双赫姆霍兹线圈结构，两组参数一致的圆形线圈同轴、平行布置，通入大小相等、方向相同的直流电流后，在中心区域形成方向一致、强度可调的恒定磁场。系统磁场范围为1～50 mT，最大磁场500 Gs，均匀区域Φ150 mm×50 mm，磁场均匀度不大于5%。系统以中心磁场为控制与确认对象，通过直流励磁电流建立目标磁场，并使用经过校准的磁场测量装置核对实际输出。设备可为医疗器械、磁场传感器、电子部件和科研样品提供稳定的磁场环境，用于磁场敏感性、性能变化和功能状态验证。
Product Summary
HL17-500 50 mT赫姆霍兹线圈系统 适合什么场景？
简短答案：双线圈直流励磁赫姆霍兹线圈系统，磁场1～50 mT可调，均匀区Φ150×50 mm、均匀度≤5%。
正式参数、标准条款、测试条件、认证状态和交付范围需按项目资料确认。页面中的标准映射用于测试需求理解，不等同于最终合规结论。
可能测试项目
- 磁场范围验证（中心位置由低到高调节，覆盖1～50 mT）
- 典型设定点测量（1、10、25、40、50 mT等）
- 空间均匀度测量（Φ150×50 mm区域内中心及边界测点，均匀度≤5%）
- 最大场强50 mT条件下连续运行30 min验证
- 励磁电流与工作电压同步观察
- 环境背景磁场与零点检查

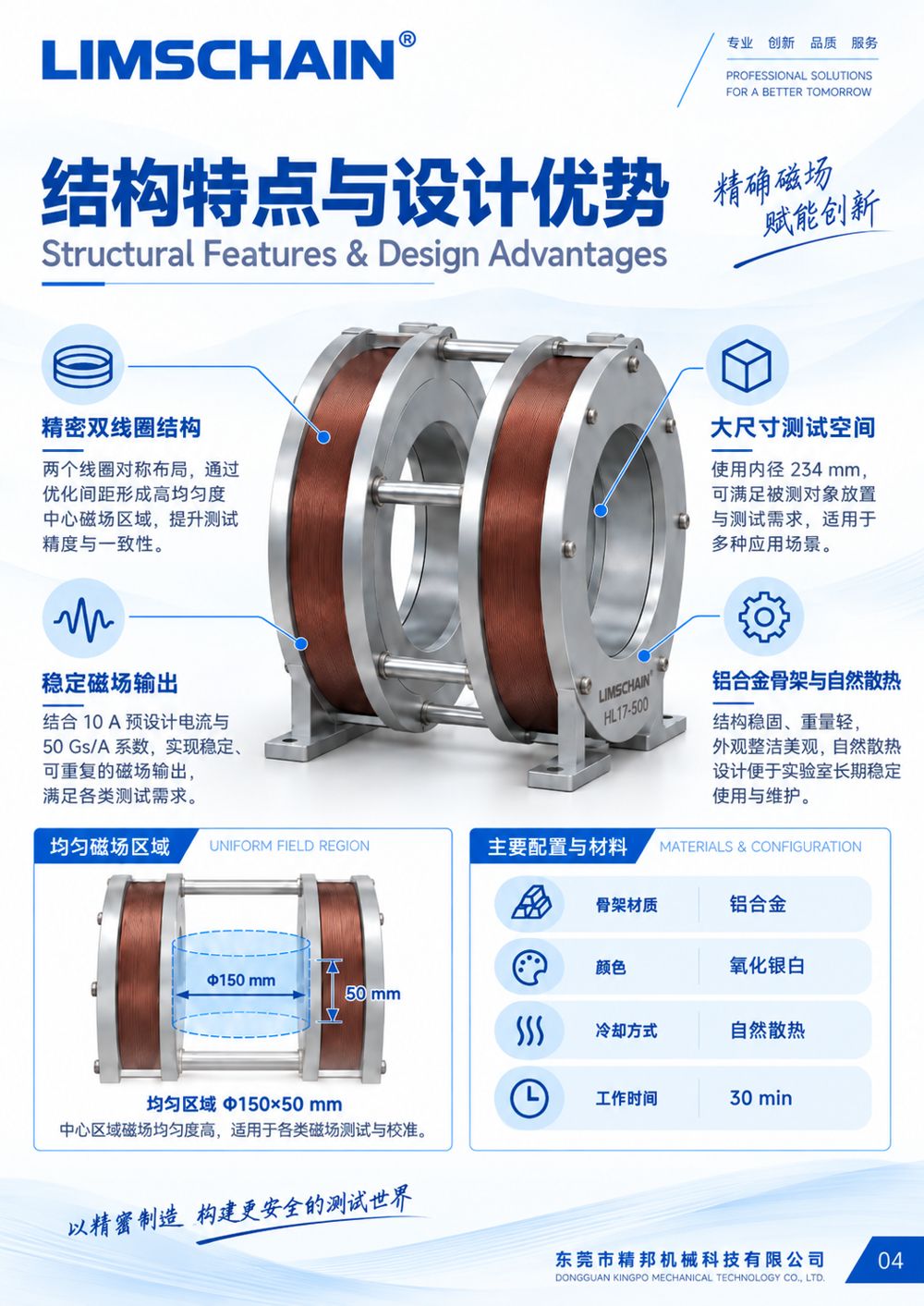

核心特性
- 双线圈对称结构，中心形成方向一致、梯度较小的高均匀度磁场区域
- 磁场范围1～50 mT，最大磁场500 Gs，磁场方向垂直
- 均匀区域Φ150 mm×50 mm，磁场均匀度≤5%
- 标称B/I系数50 Gs/A，便于励磁电流初始设定与复核
- 铝合金骨架兼顾支撑刚度、重量和维护性，自然散热
- 最大磁场条件下连续工作30 min
- 预设计电流10 A，冷态电阻7.6 Ω，80 ℃热态电压100 V，电感985 mH
- 配套电源建议功率1000 W以上，具备限流、输出控制和缓升缓降功能

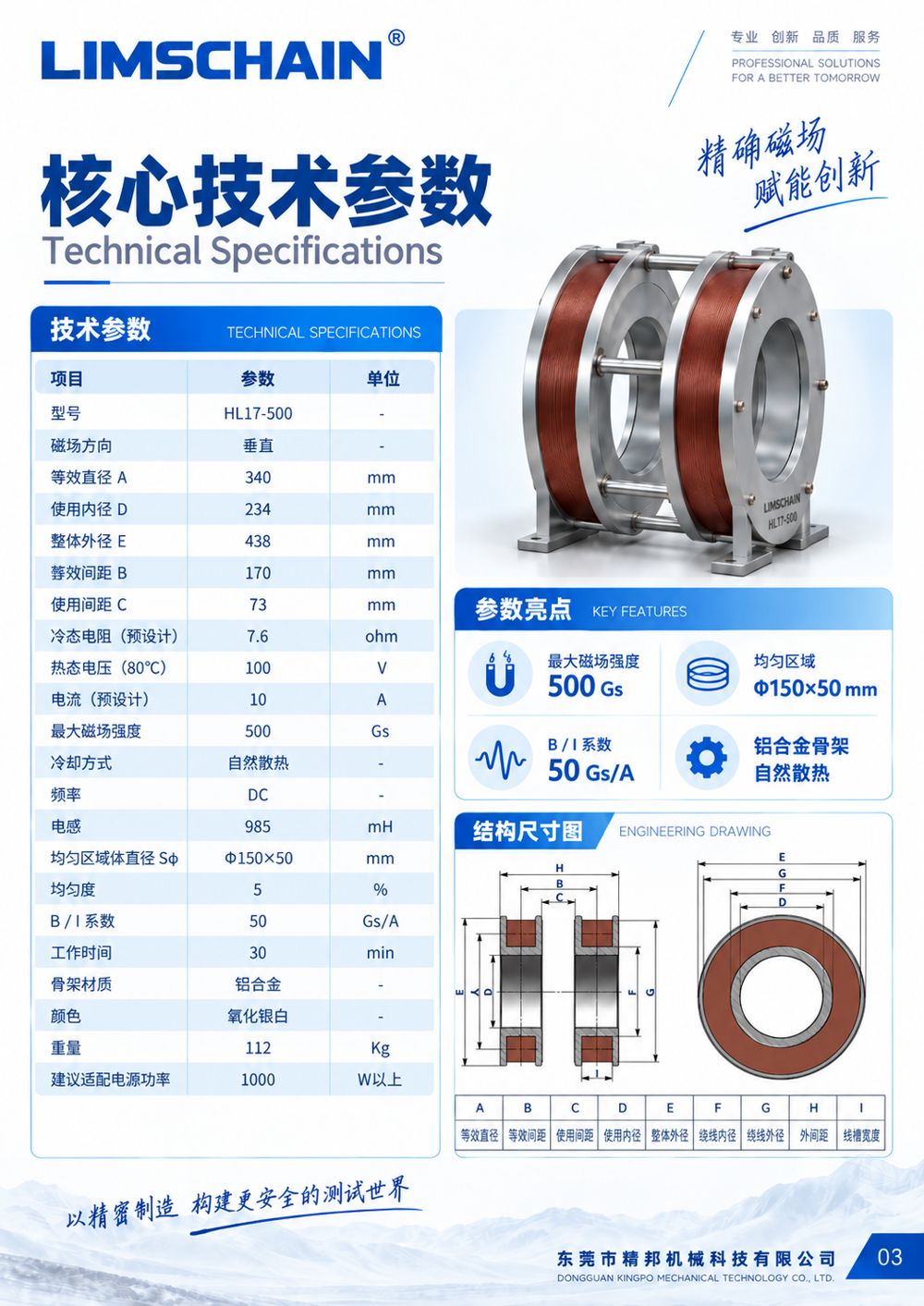

产品方案与参数信息
| 产品品牌 | KINGPO |
|---|---|
| 产品型号 | HL17-500 |
| 磁场方向 | 垂直 |
| 磁场范围 | 1～50 mT |
| 最大磁场强度 | 500 Gs |
| 均匀区域 | Φ150 × 50 mm |
| 磁场均匀度 | ≤5% |
| B/I系数 | 50 Gs/A |
| 励磁方式 | DC |
| 预设计电流 | 10 A |
| 冷态电阻 | 7.6 Ω |
| 热态电压（80 ℃） | 100 V |
| 电感 | 985 mH |
| 最大磁场运行时间 | 30 min |
| 冷却方式 | 自然散热 |
| 骨架材质 | 铝合金 |
| 表面颜色 | 氧化银白 |
| 重量 | 112 kg |
| 配套电源功率 | ≥1000 W |
| 等效直径（A） | 340 mm |
| 等效间距（B） | 170 mm |
| 使用内径（D） | 234 mm |
| 整体外径（E） | 438 mm |
| 线槽宽度（I） | 73 mm |
| 资料来源 | 产品技术彩页 / 技术白皮书 |
主要能力边界
具体技术边界以正式技术资料与双方确认文件为准。
In Depth
图解说明
核心能力
中心形成方向一致、梯度较小的高均匀度
磁场范围1～50 mT，最大磁场500 Gs，磁场方向垂直。均匀区域Φ150 mm×50 mm，磁场均匀度≤5%。
1中心位置由低到高调节21、10、25、40、50 mT3Φ150×50 mm区域内中心及4最大场强50 mT条件下连续运行
试验项目
中心位置由低到高调节
典型设定点测量（1、10、25、40、50 mT等）。空间均匀度测量（Φ150×50 mm区域内中心及边界测点，均匀度≤5%）。
产品型号HL17-500
磁场方向垂直
磁场范围1～50 mT
最大磁场强度500 Gs
均匀区域Φ150 × 50 mm
参数配置
关键参数与指标
产品型号：HL17-500；磁场方向：垂直；磁场范围：1～50 mT；最大磁场强度：500 Gs。

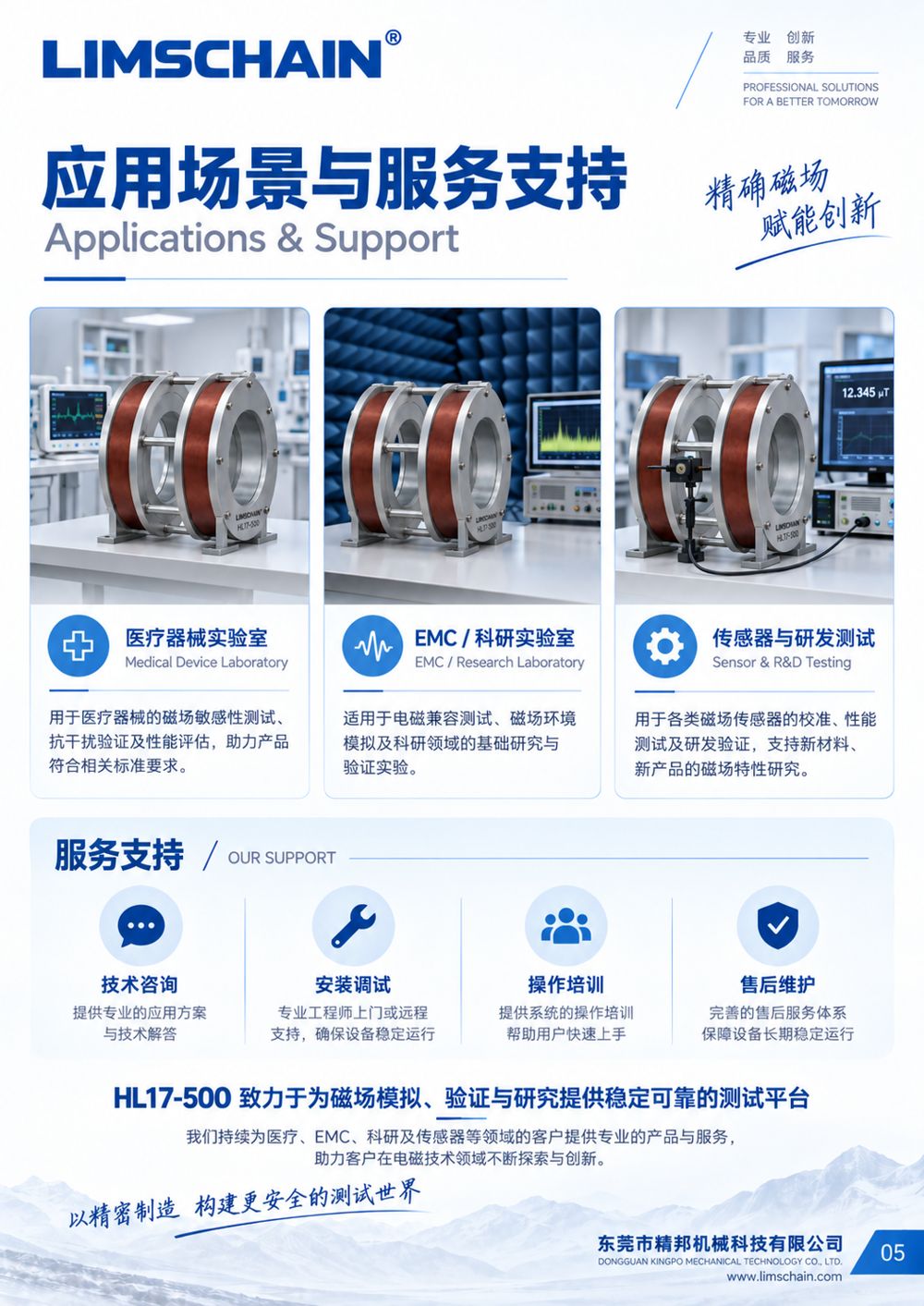

Application
应用领域
- 医疗器械实验室：磁场环境下的功能检查与敏感性研究
- EMC与科研实验室：恒定磁场环境模拟和基础研究
- 传感器研发与校验：磁场响应、重复性和性能比较
- 配合特斯拉计等磁场测量装置进行磁场设定点确认与结果记录
正式方案前需要确认
| 样品对象 | 器械类型、结构、接口、尺寸、能量路径和风险点。 |
|---|---|
| 标准条款 | 标准版本、条款号、测试条件和判定方式。 |
| 参数范围 | 电气、机械、温度、超声、磁场或软件报告要求。 |
| 产品资料 | 下载 PDF 产品资料 |
| 询盘资料 | 请提供被测器械类型、目标标准与条款、测试参数、夹具要求、报告格式和验收边界。 |
Standards Compliance
标准符合性
以下为设备面向的标准符合性方向说明，用于测试需求理解与方案沟通；最终合规结论以检验机构正式报告为准。
- 提供高均匀度磁场空间，满足医疗器械实验室与 EMC 研究对恒定磁场环境模拟的要求
Application Scenarios
应用场景
在研发与实验室场景中，HL17-500 50 mT赫姆霍兹线圈系统 用于医疗器械实验室：磁场环境下的功能检查与敏感性研究。设备通过医疗器械磁场环境下的功能检查与敏感性研究，帮助工程师在样机阶段发现问题、缩短验证周期。
在医疗器械检验机构与第三方实验室场景中，HL17-500 50 mT赫姆霍兹线圈系统 支持EMC与科研实验室：恒定磁场环境模拟和基础研究。设备参数可按采购技术要求与标准条款配置，试验布置、数据记录与报告输出流程清晰，便于复核与归档。
在生产与质量控制场景中，HL17-500 50 mT赫姆霍兹线圈系统 可用于出厂检验与批次抽测。双线圈直流励磁赫姆霍兹线圈系统，磁场1～50 mT可调，均匀区Φ150×50 mm、均匀度≤5%。 结合随设备的计量校准报告，可为质量体系提供可追溯的测试数据。
Workflow
典型试验流程
- 1确认样品对象、目标标准与条款号，制定试验方案
- 2按标准要求布置设备、夹具与测量链路，确认环境条件
- 3磁场范围验证（中心位置由低到高调节，覆盖1～50 mT）
- 4典型设定点测量（1、10、25、40、50 mT等）
- 5空间均匀度测量（Φ150×50 mm区域内中心及边界测点，均匀度≤5%）
- 6复核数据、输出试验记录与报告，完成归档
FAQ
常见问题
HL17-500 50 mT赫姆霍兹线圈系统 是否为正式销售承诺？
不是。页面用于产品方案介绍和测试需求沟通，正式参数、认证、案例和供货状态需人工确认。
标准映射是否等同于产品已符合标准？
不是。标准映射用于测试需求拆解，不代表最终合规结论或认证结果。
如何获得更准确的配置建议？
请提供样品对象、目标标准、条款号、测试参数、夹具要求、报告格式和验收边界。
HL17-500 50 mT赫姆霍兹线圈系统 依据哪些标准？
HL17-500 50 mT赫姆霍兹线圈系统 的标准映射方向包括：提供高均匀度磁场空间，满足医疗器械实验室与 EMC 研究对恒定磁场环境模拟的要求。页面内容用于测试需求理解，最终合规结论以正式检验报告为准。
测试数据如何记录与追溯？
设备支持试验数据记录与报告输出，随设备提供计量校准报告，便于质量体系追溯与归档。
