主要测试对象
- 形成试验1所需的阻尼除颤电压测试波形
- 形成试验2所需的单相和双相截断指数除颤波形
- 通过内置试验网络建立标准化的被测器械连接条件
- 记录输出波形与关键时间特征，为测试复核、计量和验收提供依据
医疗测试设备 / 定制测试系统

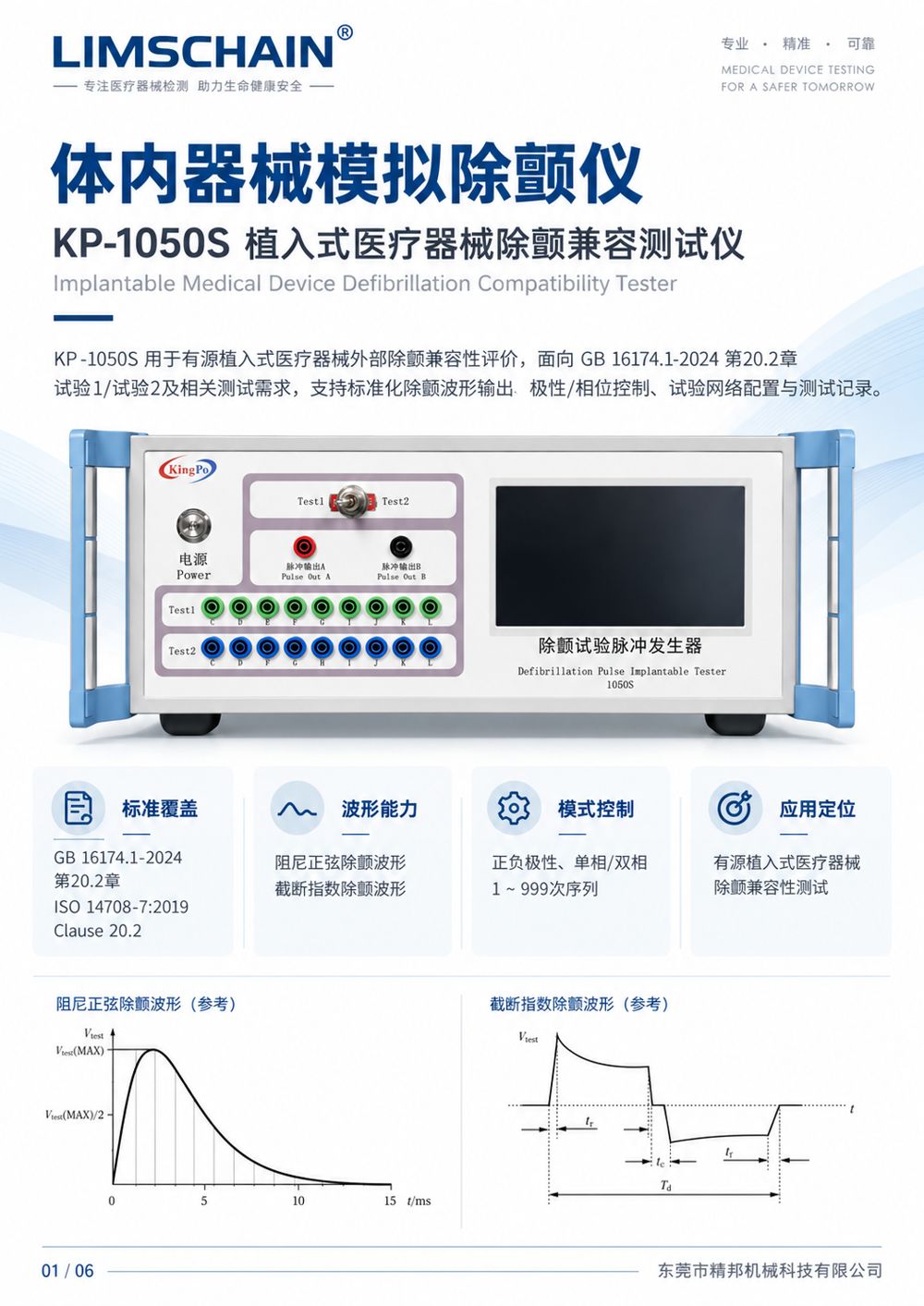

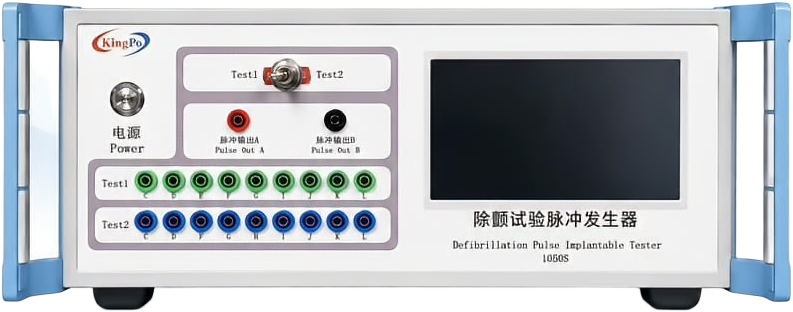

KP-1050S 体内器械模拟除颤仪
KP-1050S用于有源植入式医疗器械除颤兼容性试验，通过受控高压脉冲、标准试验网络和测量链路，对被测器械在规定电刺激条件下的耐受能力与功能完整性进行验证。系统可执行试验1与试验2，分别形成阻尼除颤电压波形及单相、双相截断指数除颤波形，并支持正负极性与单相/双相控制。主机内置Test1和Test2试验网络，按模式调用建立标准化的被测器械连接条件。系统覆盖试验模式选择、波形形成、极性与相位控制、脉冲执行以及结果记录，为测试复核、计量和验收提供依据。
Product Summary
KP-1050S 体内器械模拟除颤仪 适合什么场景？
简短答案：面向有源植入式器械除颤兼容试验，输出试验1/试验2规定波形，内置Test1/Test2试验网络。
正式参数、标准条款、测试条件、认证状态和交付范围需按项目资料确认。页面中的标准映射用于测试需求理解，不等同于最终合规结论。
可能测试项目
- 试验1：阻尼除颤波形输出与时间特征测量（T=3~5.5 ms；Tp=1.5~2.5 ms）
- 试验2：单相/双相截断指数除颤波形输出与换相过程测量（Td=9.5~10.5 ms；Tt=1~5 μs；Tf=1~5 μs；Tc≤2 ms）
- 正负极性与单相/双相模式切换及循环执行控制
- Test1/Test2试验网络连接与端口确认
- 输出波形、峰值及关键时间读数的记录与复核
- YY 0989.7及GB 16174.1-2024第20.2章相关试验

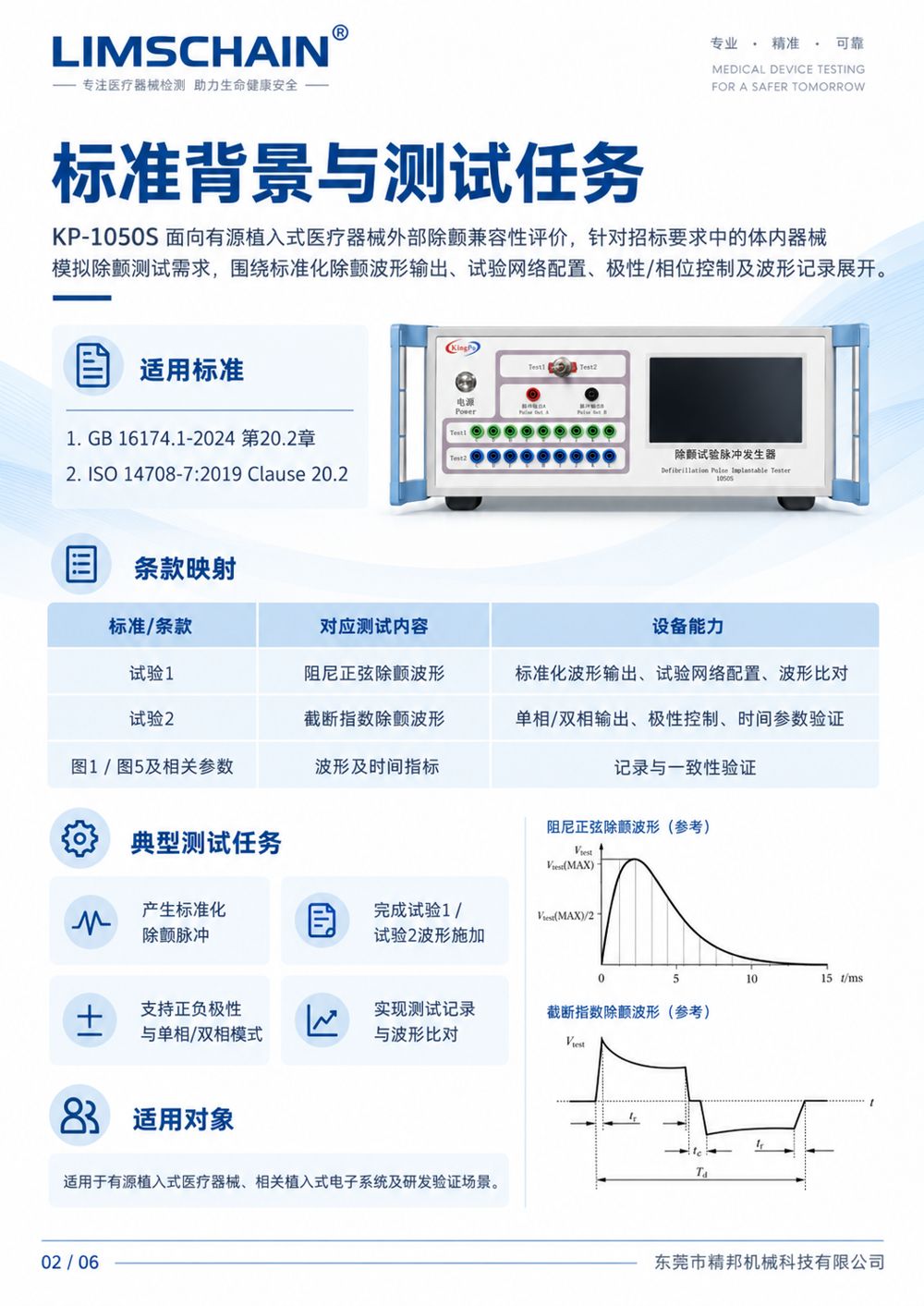

标准映射方向
- YY 0989.7 第20.2章
- GB 16174.1-2024 第20.2章
- ISO 14708-1
- ISO 14708-7:2019 第20.2条

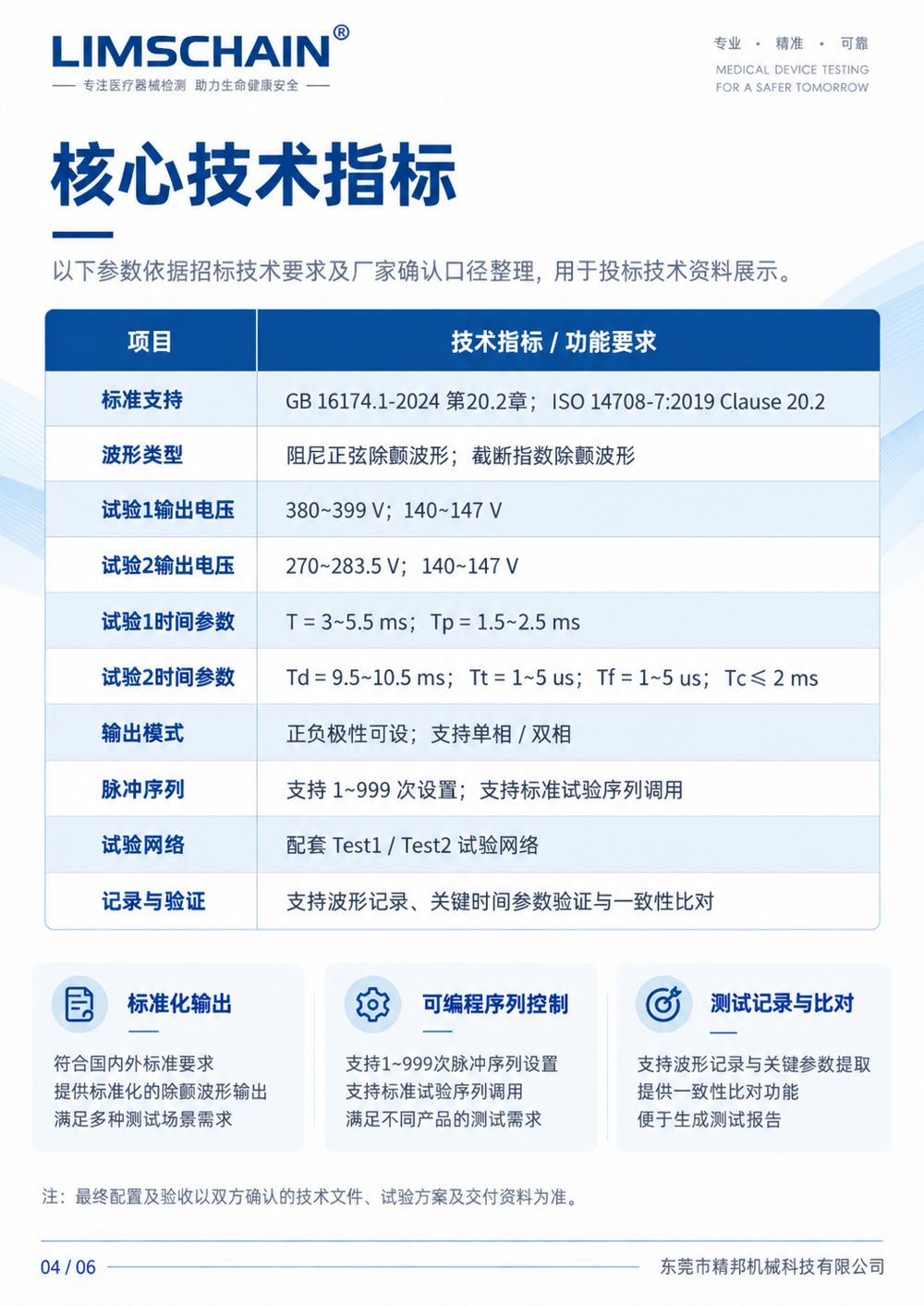

产品方案与参数信息
| 产品品牌 | KINGPO |
|---|---|
| 适用标准 | YY 0989.7；GB 16174.1-2024；ISO 14708-1；ISO 14708-7:2019 |
| 试验1波形 | 阻尼除颤电压波形 |
| 试验1输出电压 | Vm最大380~399 V；支持140~147 V档位 |
| 试验1时间特征 | T=3~5.5 ms；Tp=1.5~2.5 ms |
| 试验2波形 | 单相及双相截断指数除颤波形 |
| 试验2输出电压 | Vm最大270~283.5 V；支持140~147 V档位 |
| 试验2时间特征 | Td=9.5~10.5 ms；Tt=1~5 μs；Tf=1~5 μs；Tc≤2 ms |
| 试验网络 | 内置Test1、Test2试验网络 |
| 极性/相位控制 | 正负极性；单相/双相切换 |
| 脉冲序列 | 循环执行，参数设定后依次执行网络确认、脉冲输出、过程监测和记录保存 |
| 测量记录 | 输出波形、峰值与关键时间特征记录，支持结果复核与追溯 |
| 系统组成 | 高压脉冲源、波形形成单元、极性/相位控制、试验网络、测量记录模块 |
| 计量资料 | 随设备提供有效计量校准报告 |
| 交付周期 | 45天内完成交付 |
| 操作培训 | 至少1次现场培训，培训不少于1天 |
| 免费保修 | 整机免费保修1年 |
| 远程支持 | 技术问题提出后4 h内提供远程线上视频技术服务 |
| 现场支持 | 远程无法解决时1个工作日内到现场提供技术服务 |
| 资料来源 | 产品技术彩页 / 技术白皮书 |

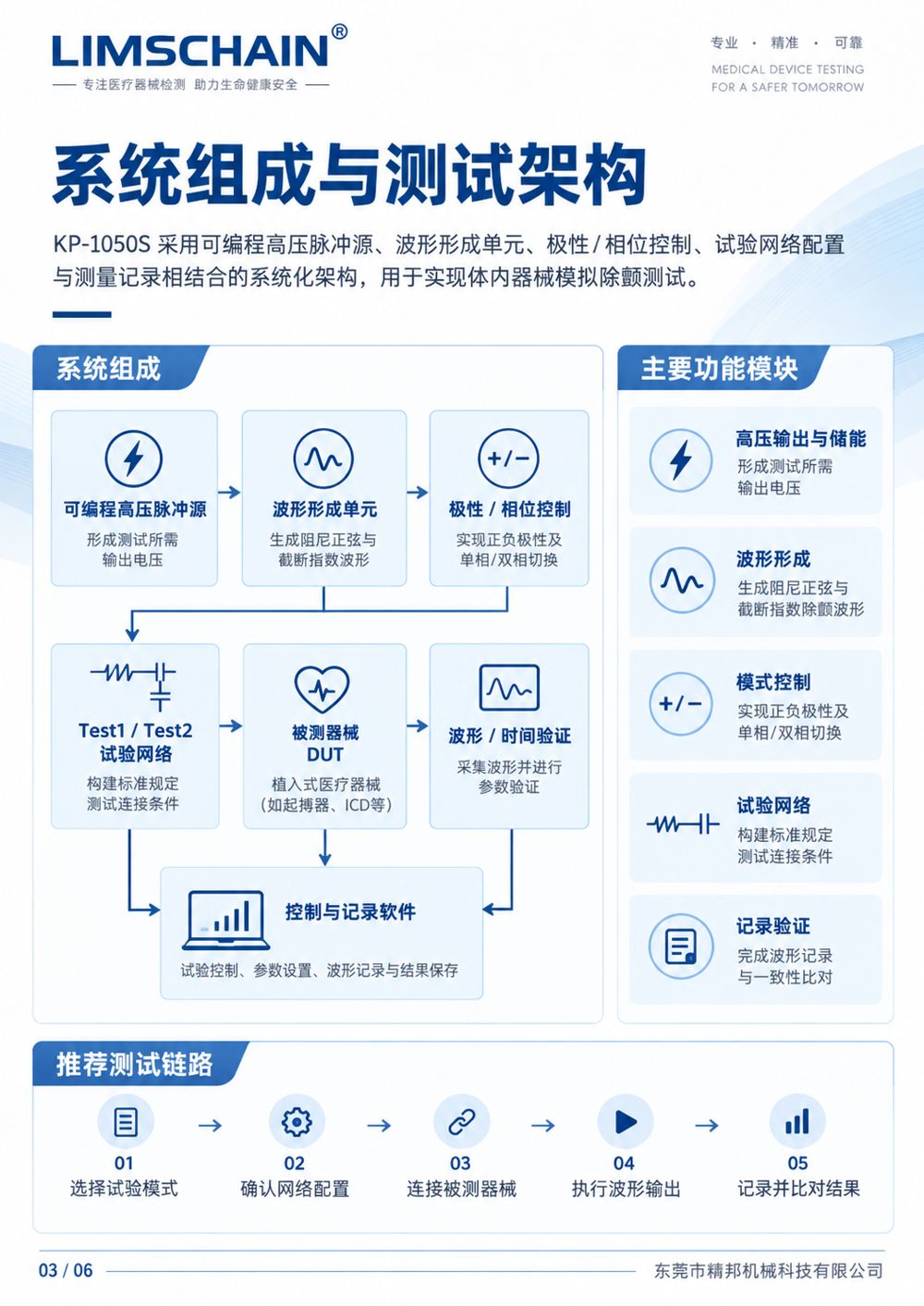

系统组成与核心特性
- 高压脉冲源与波形形成单元，输出试验1、试验2规定波形
- 主机内置Test1和Test2试验网络，满足ISO 14708-1试验网络及通用试验条件
- 正负极性、单相/双相及循环执行统一控制，降低人工切换带来的差异
- 试验1输出电压覆盖Vm最大380~399 V，支持140~147 V档位
- 试验2输出电压覆盖Vm最大270~283.5 V，支持140~147 V档位
- 输出前连接确认、过程监测与安全放电，面向高压脉冲试验场景设计
- 交付时提供有效计量校准报告
In Depth
图解说明
核心能力
高压脉冲源与波形形成单元
主机内置Test1和Test2试验网络，满足ISO 14708-1试验网络及通用试验条件。正负极性、单相/双相及循环执行统一控制，降低人工切换带来的差异。
1阻尼除颤波形输出与时间特征测量2单相/双相截断指数除颤波形输出与3正负极性与单相/双相模式切换及循4Test1/Test2试验网络连
试验项目
阻尼除颤波形输出与时间特征测量
试验2：单相/双相截断指数除颤波形输出与换相过程测量（Td=9.5~10.5 ms；Tt=1~5 μs；Tf=1~5 μs；Tc≤2 ms）。正负极性与单相/双相模式切换及循环执行控制。
适用标准YY 0989.7；GB 16174.1-2024；ISO 14708-1；ISO 14708-7:2019
试验1波形阻尼除颤电压波形
试验1输出电压Vm最大380~399 V；支持140~147 V档位
试验1时间特征T=3~5.5 ms；Tp=1.5~2.5 ms
试验2波形单相及双相截断指数除颤波形
参数配置
关键参数与指标
适用标准：YY 0989.7；GB 16174.1-2024；ISO 14708-1；ISO 14708-7:2019；试验1波形：阻尼除颤电压波形；试验1输出电压：Vm最大380~399 V；支持140~147 V档位；试验1时间特征：T=3~5.5 ms；Tp=1.5~2.5 ms。
标准与流程
YY 0989.7 第20.2章
确认样品对象、目标标准与条款号，制定试验方案
Application
应用领域
- 有源植入式医疗器械（如起搏器、ICD等）的除颤兼容性试验
- 医疗器械检验机构及第三方实验室的体内器械模拟除颤试验
- 研发验证阶段的除颤波形耐受与功能完整性验证
- 试验记录、计量复核与验收测试
正式方案前需要确认
| 样品对象 | 器械类型、结构、接口、尺寸、能量路径和风险点。 |
|---|---|
| 标准条款 | 标准版本、条款号、测试条件和判定方式。 |
| 参数范围 | 电气、机械、温度、超声、磁场或软件报告要求。 |
| 产品资料 | 下载 PDF 产品资料 |
| 询盘资料 | 请提供被测器械类型、目标标准与条款、测试参数、夹具要求、报告格式和验收边界。 |
Standards Compliance
标准符合性
以下为设备面向的标准符合性方向说明，用于测试需求理解与方案沟通；最终合规结论以检验机构正式报告为准。
- 符合 GB 16174.1-2024《有源植入式医疗器械 第1部分》第20.2章试验1/试验2的模拟除颤测试要求，输出标准阻尼正弦与截断指数除颤波形
- 满足 ISO 14708-7:2019 有源植入式医疗器械（人工耳蜗）除颤兼容性试验场景
- 支持 ISO 14117 电磁兼容除颤能量测试相关布置要求
Application Scenarios
应用场景
在研发与实验室场景中，KP-1050S 体内器械模拟除颤仪 用于有源植入式医疗器械（如起搏器、ICD等）的除颤兼容性试验。设备通过形成试验1所需的阻尼除颤电压测试波形，帮助工程师在样机阶段发现问题、缩短验证周期。
在医疗器械检验机构与第三方实验室场景中，KP-1050S 体内器械模拟除颤仪 支持医疗器械检验机构及第三方实验室的体内器械模拟除颤试验。设备参数可按采购技术要求与标准条款配置，试验布置、数据记录与报告输出流程清晰，便于复核与归档。
在生产与质量控制场景中，KP-1050S 体内器械模拟除颤仪 可用于出厂检验与批次抽测。面向有源植入式器械除颤兼容试验，输出试验1/试验2规定波形，内置Test1/Test2试验网络。 结合随设备的计量校准报告，可为质量体系提供可追溯的测试数据。

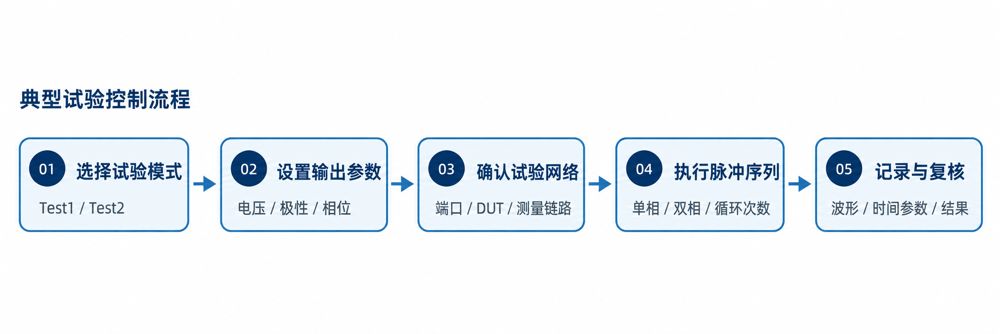

Workflow
典型试验流程
- 1确认样品对象、目标标准与条款号，制定试验方案
- 2按标准要求布置设备、夹具与测量链路，确认环境条件
- 3试验1：阻尼除颤波形输出与时间特征测量（T=3~5.5 ms；Tp=1.5~2.5 ms）
- 4试验2：单相/双相截断指数除颤波形输出与换相过程测量（Td=9.5~10.5 ms；Tt=1~5 μs；Tf=1~5 μs；Tc≤2 ms）
- 5正负极性与单相/双相模式切换及循环执行控制
- 6复核数据、输出试验记录与报告，完成归档
FAQ
常见问题
KP-1050S 体内器械模拟除颤仪 是否为正式销售承诺？
不是。页面用于产品方案介绍和测试需求沟通，正式参数、认证、案例和供货状态需人工确认。
标准映射是否等同于产品已符合标准？
不是。标准映射用于测试需求拆解，不代表最终合规结论或认证结果。
如何获得更准确的配置建议？
请提供样品对象、目标标准、条款号、测试参数、夹具要求、报告格式和验收边界。
KP-1050S 体内器械模拟除颤仪 与 GB 16174.1-2024 的关系是什么？
KP-1050S 体内器械模拟除颤仪 面向 GB 16174.1-2024《有源植入式医疗器械 第1部分》相关测试场景，符合 GB 16174.1-2024《有源植入式医疗器械 第1部分》第20.2章试验1/试验2的模拟除颤测试要求，输出标准阻尼正弦与截断指数除颤波形。标准映射用于测试需求理解，最终合规结论以检验机构报告为准。
标准条款号可以按项目调整吗？
可以。请提供目标标准版本与条款号，设备波形、参数与试验网络可按条款要求配置。
