主要测试对象
- 有源植入式医疗器械
- 植入式医疗器械及配套附件（在超声声场作用下）
- 水槽内固定的被测样品与换能器 / 样品相对位置
- 声场作用区域与介质环境（去离子水）
医疗测试设备 / 定制测试系统

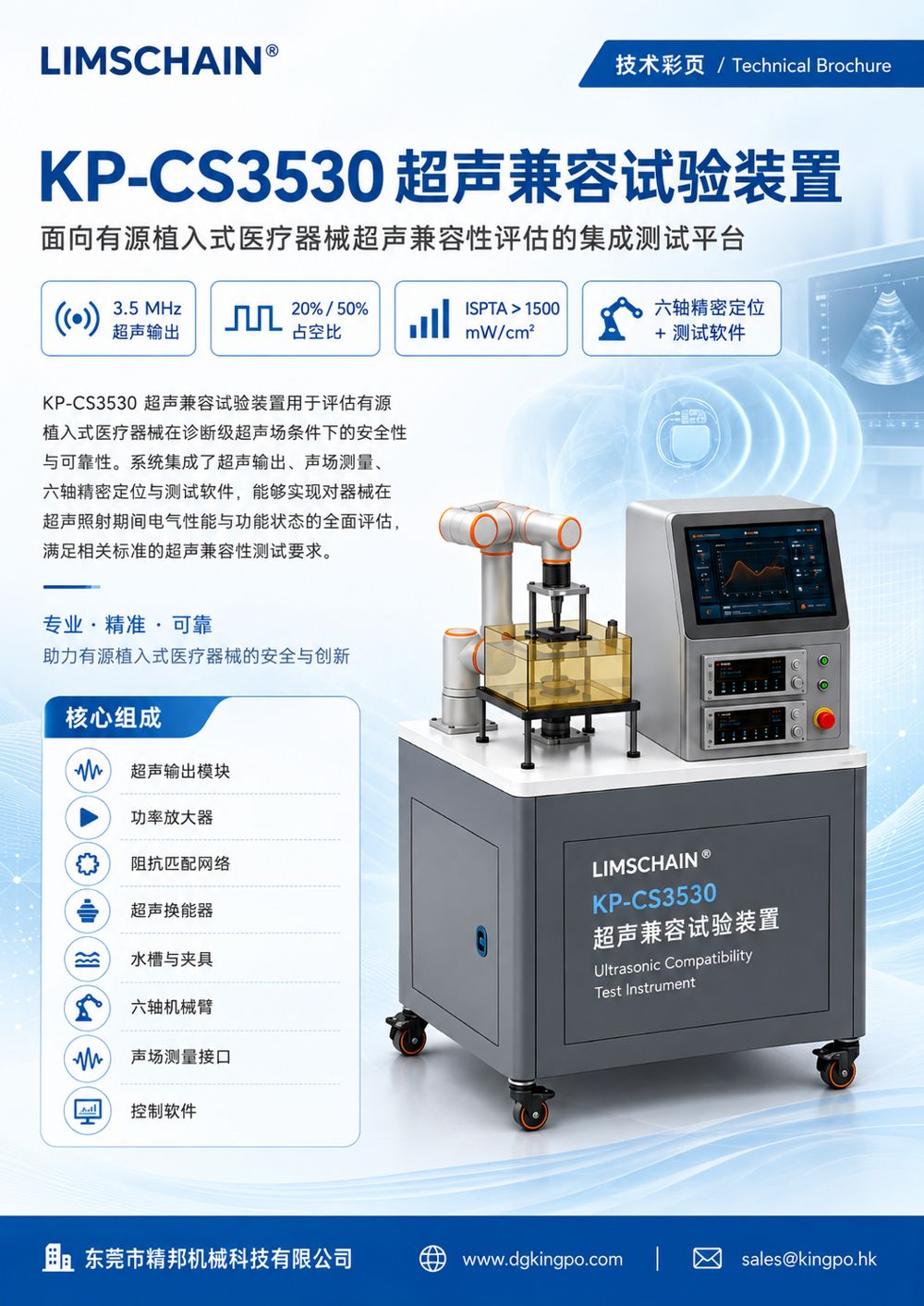

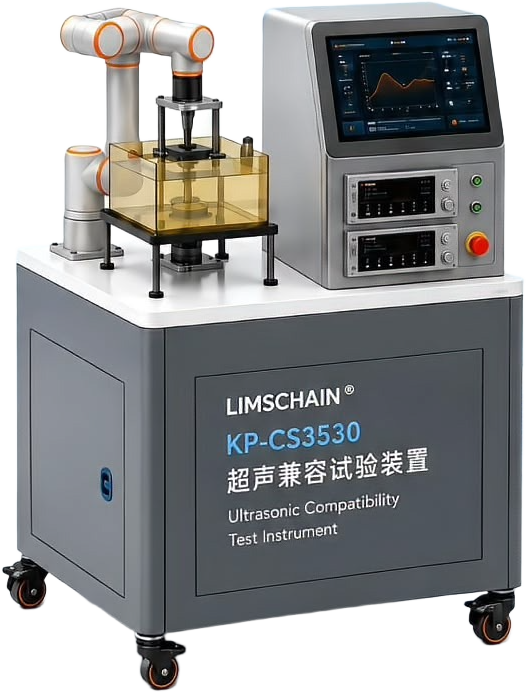

KP-CS3530 超声兼容试验装置
KP-CS3530 超声兼容试验装置用于建立可重复、可记录的超声兼容试验环境，集成超声输出、水槽介质环境、六轴机械定位、声场测量接口与控制软件，使有源植入式医疗器械在规定声场条件下接受照射，并统一管理试验参数、位置、时间和结果。系统支持按照 ISO 14708-7:2019 第22.1条开展相关试验，核心试验条件包括 3.5 MHz 中心频率、20% 和 50% 占空比，以及大于 1500 mW/cm² 的空间峰值时间平均声强（ISPTA）。装置面向植入式医疗器械的超声兼容性评估、研发验证、第三方检测及实验室声场确认等场景。
Product Summary
KP-CS3530 超声兼容试验装置 适合什么场景？
简短答案：3.5 MHz超声输出、六轴定位与水槽介质环境的超声兼容试验平台。
正式参数、标准条款、测试条件、认证状态和交付范围需按项目资料确认。页面中的标准映射用于测试需求理解，不等同于最终合规结论。
可能测试项目
- 3.5 MHz 中心频率超声声场照射试验
- 20% / 50% 占空比工况试验
- ISPTA 声强设定与确认（>1500 mW/cm²）
- 1 h 连续运行声强稳定性测试（波动 <±5%）
- 声场作用区域内声强一致性测量（偏差 <±10%）
- 空间声强数据集多点测量
- 介质温度监测与记录
- 频率与占空比输出参数确认
- 按 ISO 14708-7:2019 第22.1条开展相关试验
标准映射方向
- ISO 14708-7:2019 第22.1条
产品方案与参数信息
| 产品品牌 | KINGPO |
|---|---|
| 超声中心频率 | 至少包含 3.5 MHz ±0.175 MHz |
| 超声频率精度 | ≤ ±0.05 MHz |
| 标称占空比 | 20% / 50% |
| 占空比偏差 | ≤1%；控制精度 ≤±0.5% |
| 空间峰值时间平均声强 ISPTA | 应大于 1500 mW/cm² |
| 声强输出范围 | 至少覆盖 1500–2000 mW/cm² |
| 声强调节步进 | ≤50 mW/cm² |
| 1 h 声强稳定性 | 波动 <±5% |
| 作用区域声强偏差 | <±10% |
| 非谐波噪声 | <-40 dB |
| 换能器类型 | 压电陶瓷换能器或等效类型 |
| 换能器聚焦形式 | 单焦点或多焦点可选 |
| 换能器直径覆盖 | 20–50 mm |
| 水槽最小尺寸 | ≥300 × 200 × 150 mm |
| 水槽材料 | 声学透明材料（PMMA）或等效材料 |
| 测试介质 | 去离子水 |
| 介质电导率 | ≤5 μS/cm |
| 介质温度 | 23 ℃ ±5 ℃ |
| 机械臂自由度 / 轴数 | ≥6 自由度 / ≥6 轴 |
| 机械臂重复定位精度 | ≤ ±0.02 mm |
| 机械臂有效负载 | ≥4 kg |
| 机械臂臂展 | ≥500 mm |
| 机械臂防护等级 | ≥IP54 |
| 处理终端 | 24 核 32 线程；主频 5.6 GHz；内存 ≥32 GB；SSD ≥512 GB |
| 交货期 | 合同签订后 45 天内 |
| 资料来源 | 产品技术彩页 / 技术白皮书 |
系统组成与核心特性

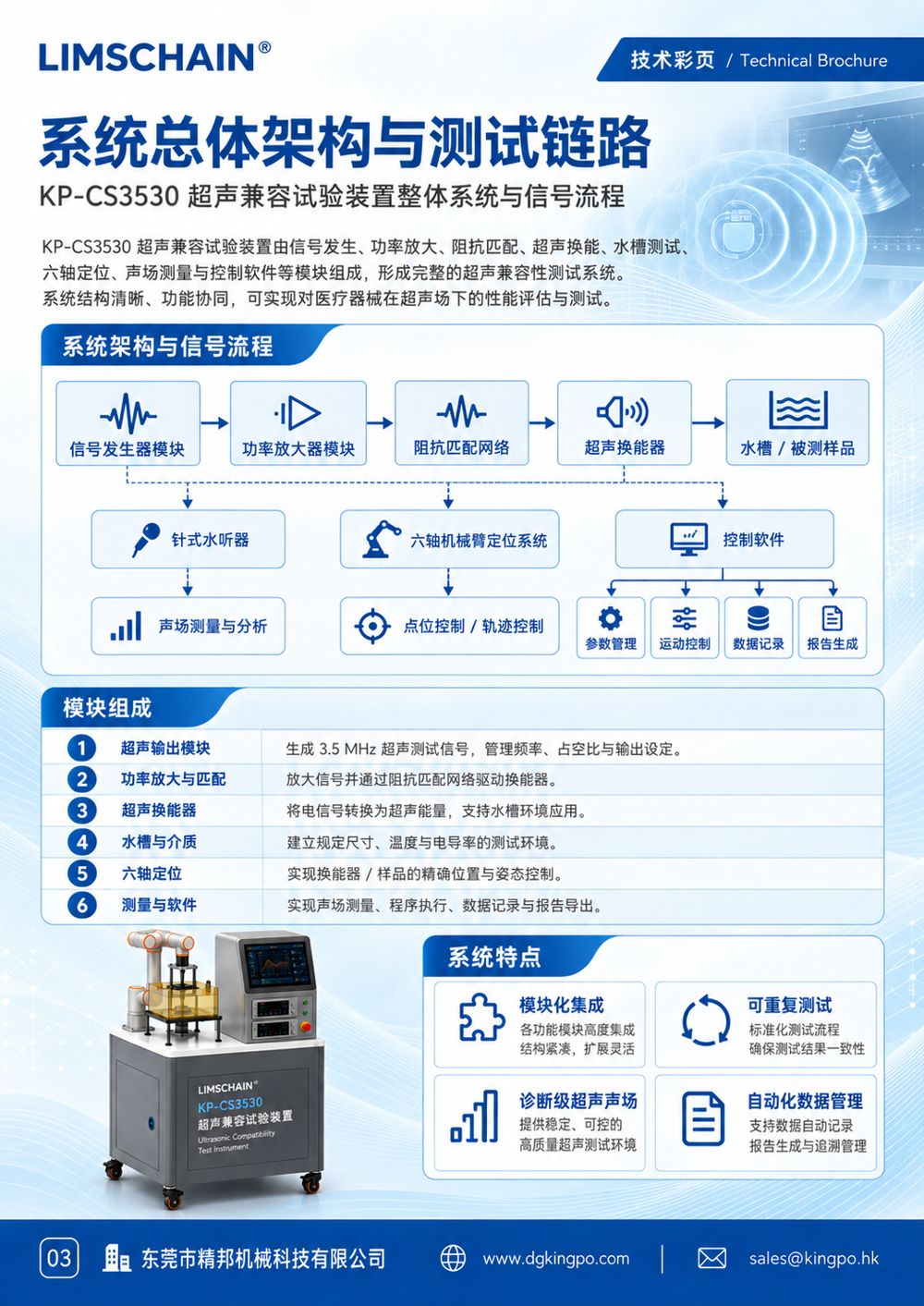

- 系统采用超声能量链、空间定位链、声场测量链和软件控制链的一体化结构

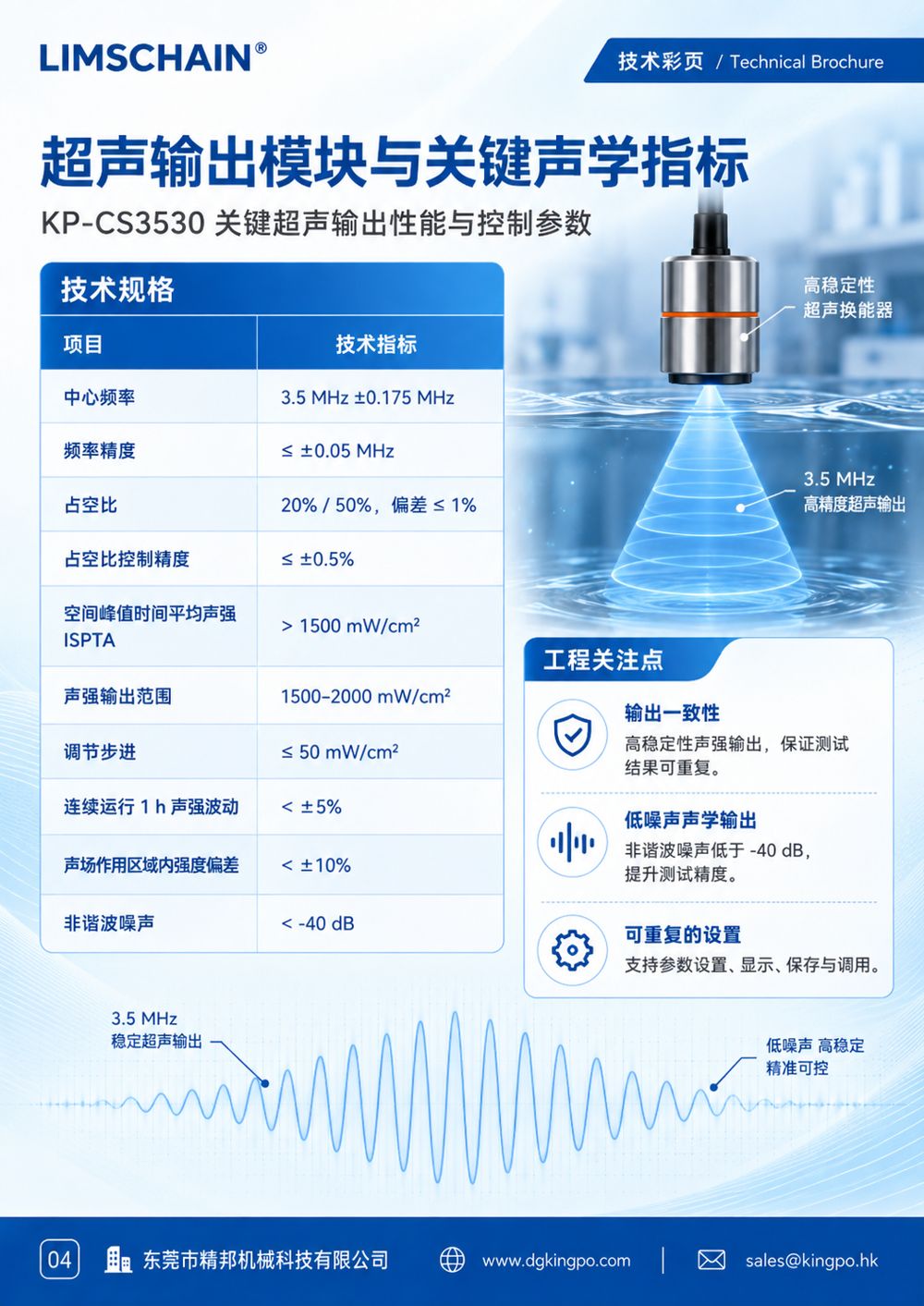

- 超声输出模块：生成中心频率 3.5 MHz 级调制信号，管理频率、占空比和输出设定
- 功率放大与阻抗匹配网络驱动超声换能器；换能器为压电陶瓷或等效类型，直径覆盖 20–50 mm，防水稳定适配水槽

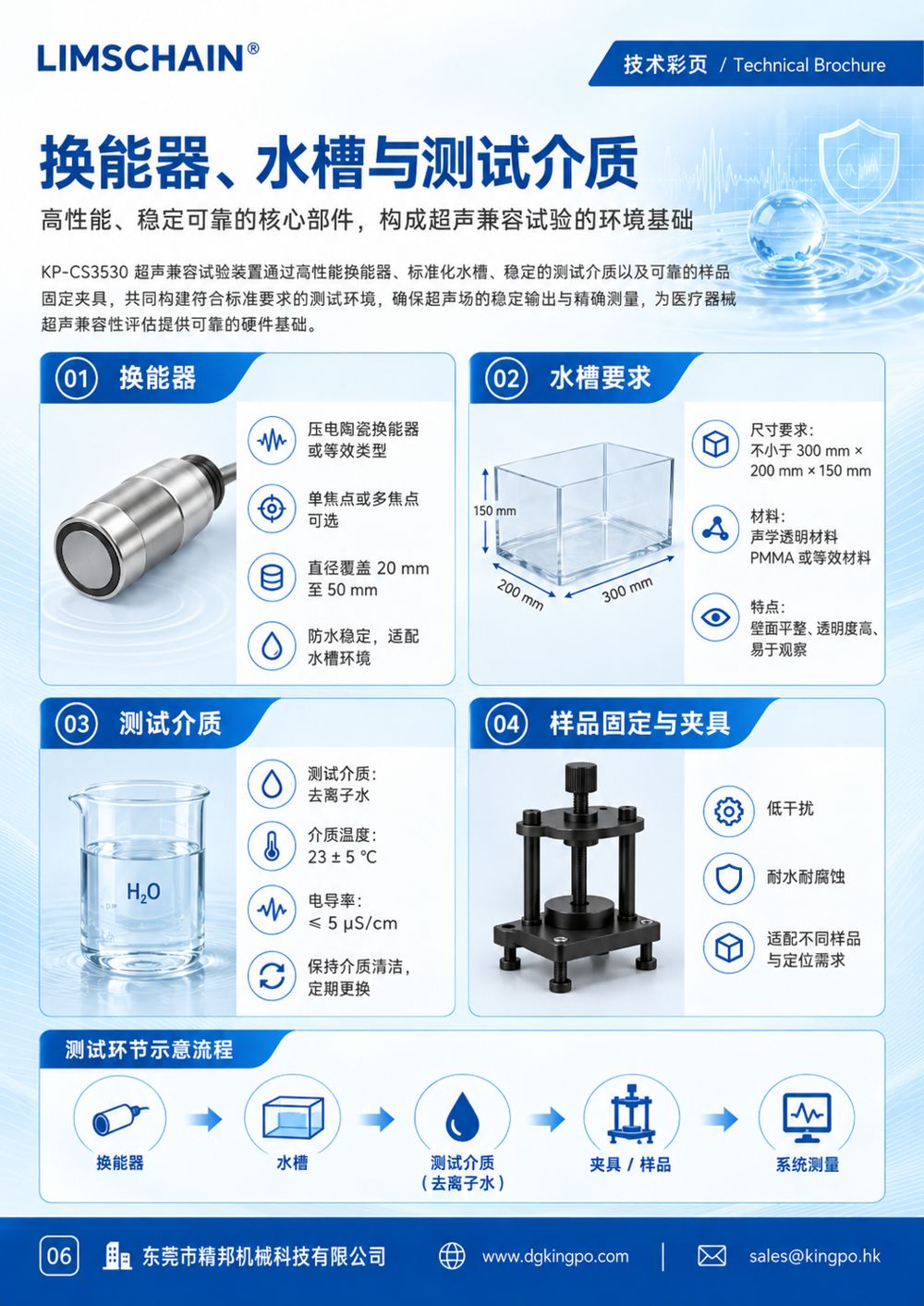

- 水槽与介质：声学透明材料（PMMA）或等效材料水槽，尺寸不小于 300 × 200 × 150 mm，测试介质为去离子水（电导率 ≤5 μS/cm，温度 23℃±5℃）

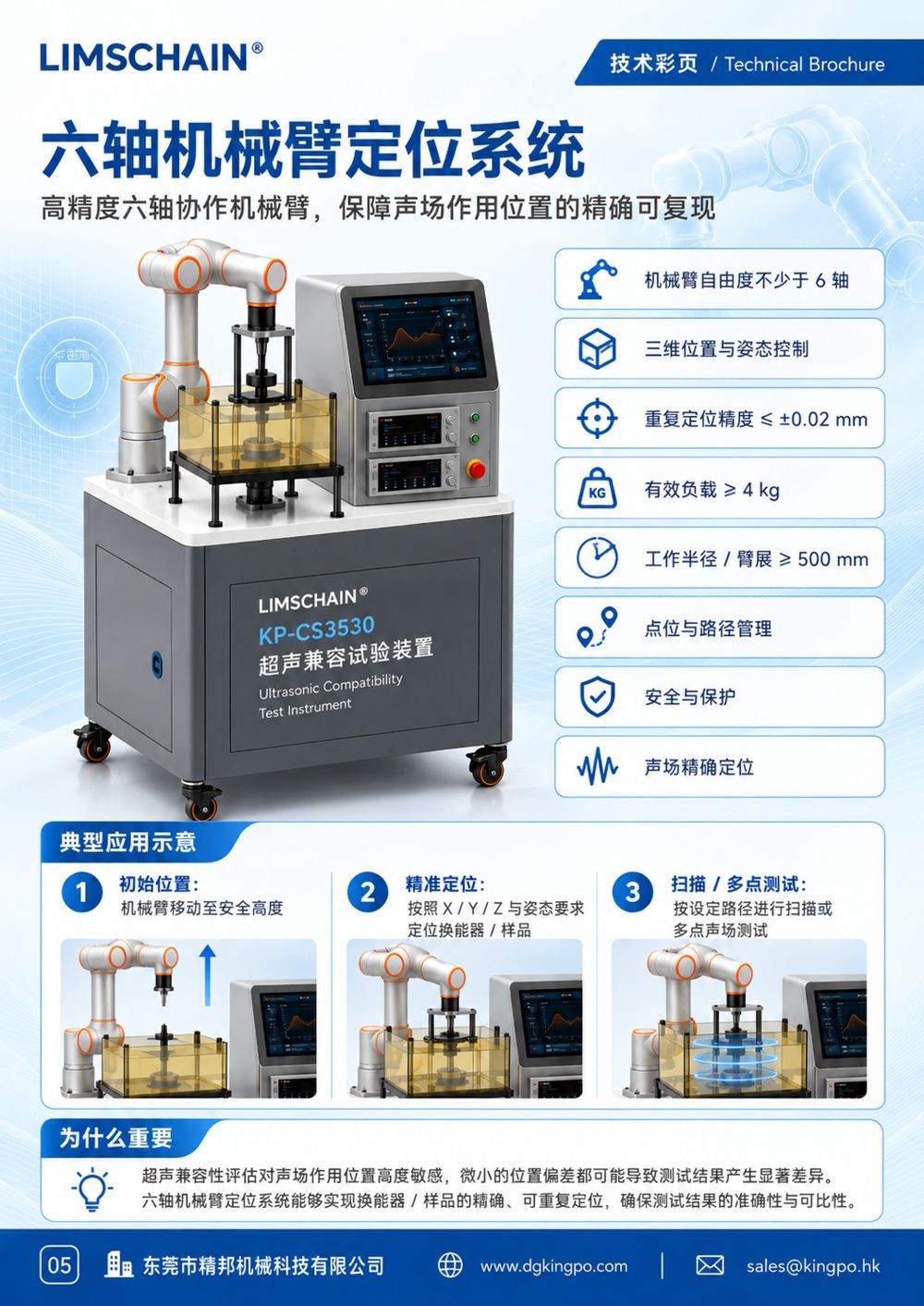

- 六轴机械臂定位系统：≥6 自由度/6 轴，重复定位精度 ≤±0.02 mm，有效负载 ≥4 kg，臂展 ≥500 mm，防护等级 ≥IP54
- 机械臂支持点位保存/调用、路径规划，并与测试程序联动；具备限位、急停、防撞保护
- 测量接口：多点温度与声场测量探头接口、示波器/声强测量连接附件、标准信号线缆及屏蔽线、样品固定夹具与水槽内定位支架
- 控制软件支持超声参数设置与管理、机械臂控制、测试程序编辑、数据记录与历史查询、运行监控与报警、报告生成与数据导出
- 处理终端配置：24 核 32 线程、主频 5.6 GHz、内存 ≥32 GB、SSD ≥512 GB
In Depth
图解说明
核心能力
系统采用超声能量链、空间定位链、声场
超声输出模块：生成中心频率 3.5 MHz 级调制信号，管理频率、占空比和输出设定。功率放大与阻抗匹配网络驱动超声换能器；换能器为压电陶瓷或等效类型，直径覆盖 20–50 mm，防水稳定适配水槽。
13.5 MHz 中心频率超声声场220% / 50% 占空比工况试3ISPTA 声强设定与确认41 h 连续运行声强稳定性测试
试验项目
3.5 MHz 中心频率超声声场照射
20% / 50% 占空比工况试验。ISPTA 声强设定与确认（>1500 mW/cm²）。
超声中心频率至少包含 3.5 MHz ±0.175 MHz
超声频率精度≤ ±0.05 MHz
标称占空比20% / 50%
占空比偏差≤1%；控制精度 ≤±0.5%
空间峰值时间平均声强 ISPTA应大于 1500 mW/cm²
参数配置
关键参数与指标
超声中心频率：至少包含 3.5 MHz ±0.175 MHz；超声频率精度：≤ ±0.05 MHz；标称占空比：20% / 50%；占空比偏差：≤1%；控制精度 ≤±0.5%。
ISO 14708-7:2019 第22.1条→ 条款试验 → 数据记录 → 报告输出
标准与流程
ISO 14708-7
确认样品对象、目标标准与条款号，制定试验方案
Application
应用领域
- 植入式医疗器械超声兼容性评估
- 第三方检测机构
- 研发验证
- 标准符合性测试（ISO 14708-7:2019 第22.1条）
- 实验室超声声场建立与确认
正式方案前需要确认
| 样品对象 | 器械类型、结构、接口、尺寸、能量路径和风险点。 |
|---|---|
| 标准条款 | 标准版本、条款号、测试条件和判定方式。 |
| 参数范围 | 电气、机械、温度、超声、磁场或软件报告要求。 |
| 产品资料 | 下载 PDF 产品资料 |
| 询盘资料 | 请提供被测器械类型、目标标准与条款、测试参数、夹具要求、报告格式和验收边界。 |
Standards Compliance
标准符合性
以下为设备面向的标准符合性方向说明，用于测试需求理解与方案沟通；最终合规结论以检验机构正式报告为准。
- 面向有源植入式医疗器械超声兼容性评估，支持 GB 16174.1-2024 相关超声试验场景
- 3.5 MHz 超声输出、20%/50% 占空比与 ISPTA>1500 mW/cm² 参数可配置，满足标准试验条件设定要求
Application Scenarios
应用场景
在研发与实验室场景中，KP-CS3530 超声兼容试验装置 用于植入式医疗器械超声兼容性评估。设备通过有源植入式医疗器械，帮助工程师在样机阶段发现问题、缩短验证周期。
在医疗器械检验机构与第三方实验室场景中，KP-CS3530 超声兼容试验装置 支持第三方检测机构。设备参数可按采购技术要求与标准条款配置，试验布置、数据记录与报告输出流程清晰，便于复核与归档。
在生产与质量控制场景中，KP-CS3530 超声兼容试验装置 可用于出厂检验与批次抽测。3.5 MHz超声输出、六轴定位与水槽介质环境的超声兼容试验平台。 结合随设备的计量校准报告，可为质量体系提供可追溯的测试数据。
Workflow
典型试验流程
- 1确认样品对象、目标标准与条款号，制定试验方案
- 2按标准要求布置设备、夹具与测量链路，确认环境条件
- 33.5 MHz 中心频率超声声场照射试验
- 420% / 50% 占空比工况试验
- 5ISPTA 声强设定与确认（>1500 mW/cm²）
- 6复核数据、输出试验记录与报告，完成归档
FAQ
常见问题
KP-CS3530 超声兼容试验装置 是否为正式销售承诺？
不是。页面用于产品方案介绍和测试需求沟通，正式参数、认证、案例和供货状态需人工确认。
标准映射是否等同于产品已符合标准？
不是。标准映射用于测试需求拆解，不代表最终合规结论或认证结果。
如何获得更准确的配置建议？
请提供样品对象、目标标准、条款号、测试参数、夹具要求、报告格式和验收边界。
KP-CS3530 超声兼容试验装置 与 GB 16174.1-2024 的关系是什么？
KP-CS3530 超声兼容试验装置 面向 GB 16174.1-2024《有源植入式医疗器械 第1部分》相关测试场景，面向有源植入式医疗器械超声兼容性评估，支持 GB 16174.1-2024 相关超声试验场景。标准映射用于测试需求理解，最终合规结论以检验机构报告为准。
标准条款号可以按项目调整吗？
可以。请提供目标标准版本与条款号，设备波形、参数与试验网络可按条款要求配置。
