主要测试对象
- 18650、21700 等单体电池
- 聚合物电池
- 蓝牙耳机 / 音箱电池
- 智能穿戴设备电池
- 单体电池来料验收与基础性能检查样品
医疗测试设备 / 定制测试系统

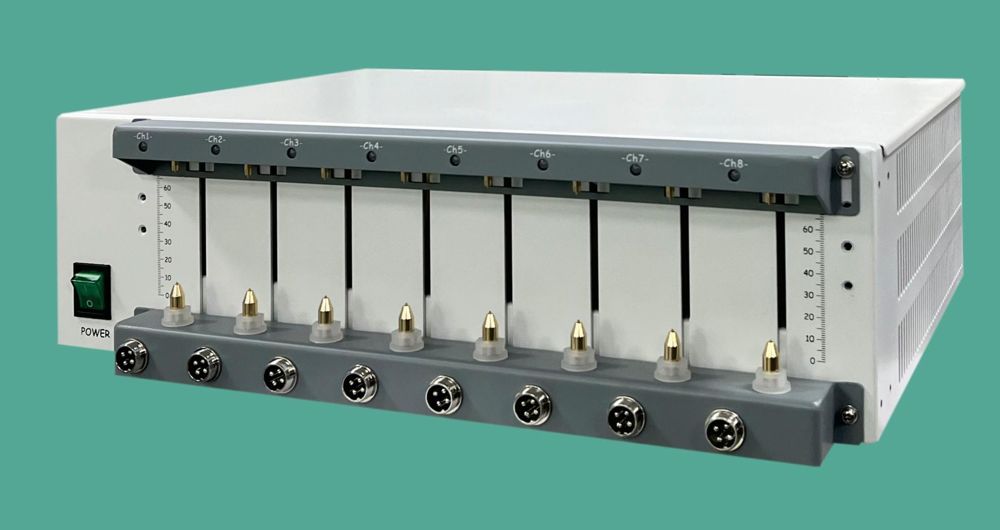

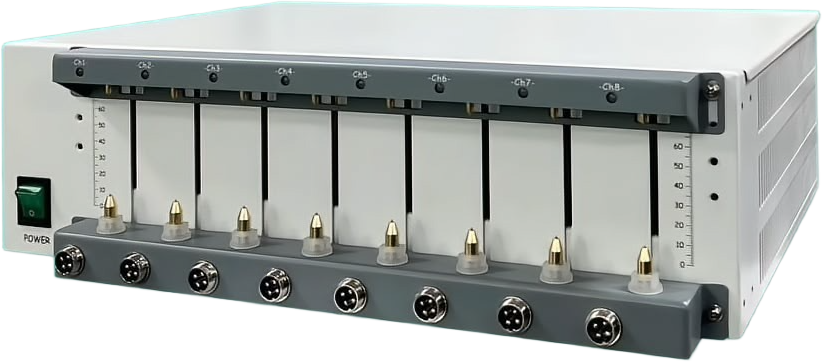

TDP-15W-5V3A8CH 电池循环机
TDP-15W-5V3A8CH 是一款面向单体电池充放电与循环测试的多通道电池测试平台，用于电池容量、电压、电流测试并支持电池循环测试。设备采用恒流源与恒压源双闭环控制结构，每个通道可独立控制，具备 8 通道独立控制、±0.1% of FS 精度、单通道 15 W 输出功率、0.2% of FS 稳定度及 ≤10 ms 电流响应时间。系统采用“上位机软件 + 网络通讯 + 多通道测试主机 + 测试夹具 + 被测电池”的结构，适用于研发验证、来料检验与质量控制场景。
Product Summary
TDP-15W-5V3A8CH 电池循环机 适合什么场景？
简短答案：8通道独立控制电池测试平台，充放电6 mA–3 A，用于容量与循环测试。
正式参数、标准条款、测试条件、认证状态和交付范围需按项目资料确认。页面中的标准映射用于测试需求理解，不等同于最终合规结论。
可能测试项目
- 恒流充电、恒压充电、恒流恒压充电、恒功率充电
- 恒流放电、恒功率放电、恒阻放电
- 电池容量测试
- 电池循环寿命测试（可设置399个命令、65535个循环、5层循环嵌套）
- 电池老化测试与容量变化记录
- DCIR 计算（选配，支持自定义取点）
- 脉冲充放电测试（选配，最小脉冲宽度5 s以上）
- 充放电截止条件验证（电压、电流、相对时间、容量、-△V）
核心特性
- 8 个通道独立控制，通道采用电流、电压四线制采集
- 恒流源与恒压源双闭环结构，支持恒流、恒压及恒流恒压等充电控制
- 充电与放电使用同一接口，接口可定制；通道采用共地结构
- 设备通过网络接口与上位机连接，可通过交换机扩展多台设备；一台电脑可集中管理100台以上设备
- 软件围绕“工步”组织测试过程，可组合充电、放电、静置与循环条件形成测试序列
- 支持续接启动，用于测试中断后的接续运行；支持掉电数据保护（配置UPS电源时启用）
- 硬件防反接保护及过压、欠压、过流、欠流、容量、时间、温度等软件阈值保护
- 数据导出支持 Excel、PDF；支持按批次、条码、时间查询，支持分容配组与报表导出
- 可与温度测试仪配合采集电池温度生成温度-时间曲线，可与温箱配合控制温箱温度
- 风冷散热，设备噪音 ≤50 dB；模块化结构便于设备扩展和维护

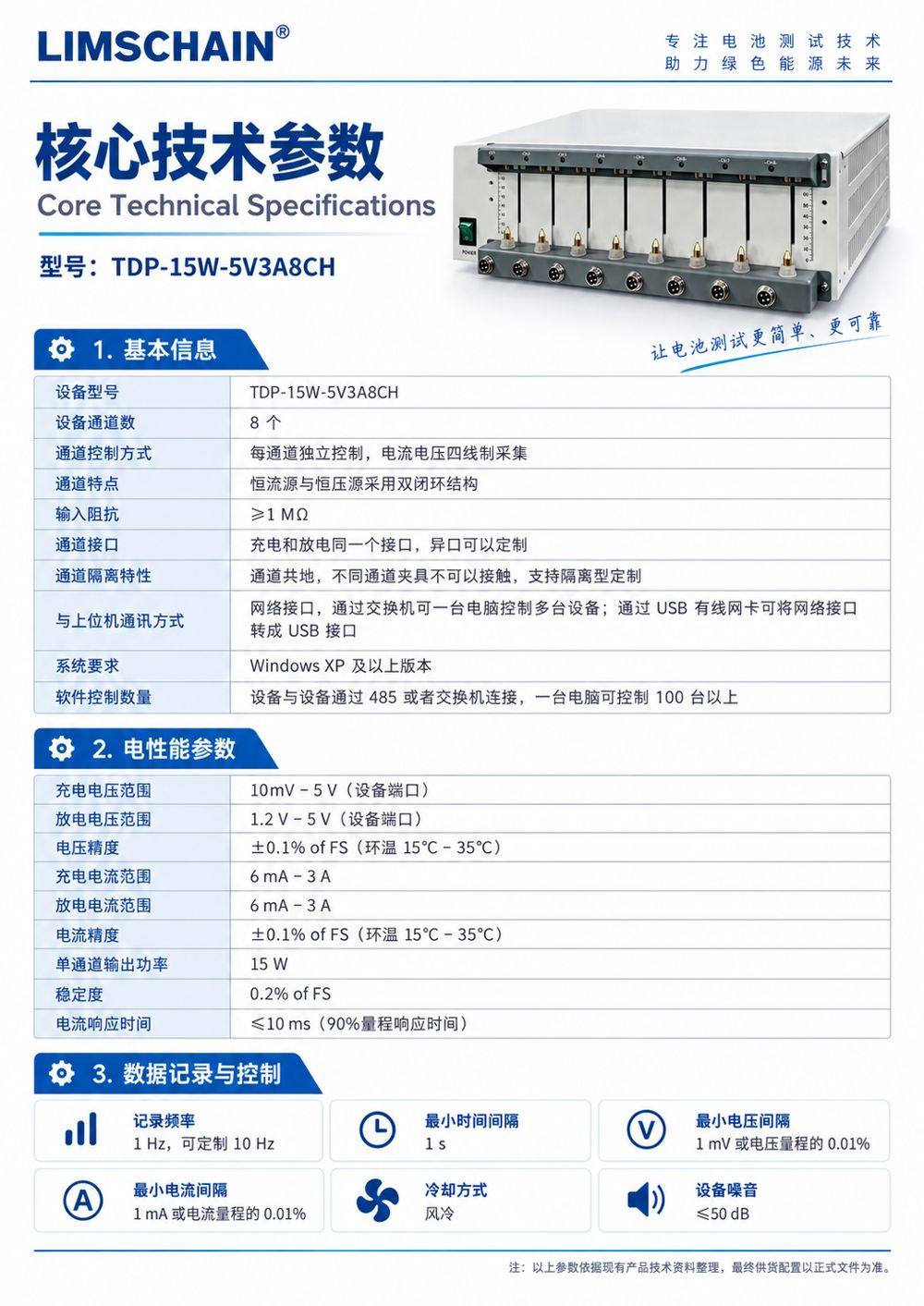

产品方案与参数信息
| 产品品牌 | KINGPO |
|---|---|
| 设备型号 | TDP-15W-5V3A8CH |
| 设备通道数 | 8 个 |
| 通道控制方式 | 每通道独立控制，电流电压四线制采集 |
| 充电电压范围 | 10 mV–5 V（设备端口） |
| 放电电压范围 | 1.2 V–5 V（设备端口） |
| 充电电流范围 | 6 mA–3 A（每通道） |
| 放电电流范围 | 6 mA–3 A（每通道） |
| 电压精度 | ±0.1% of FS（环温 15℃–35℃） |
| 电流精度 | ±0.1% of FS（环温 15℃–35℃） |
| 单通道输出功率 | 15 W |
| 稳定度 | 0.2% of FS |
| 电流响应时间 | ≤10 ms（90%量程响应时间） |
| 输入阻抗 | ≥1 MΩ |
| 设备噪音 | ≤50 dB（风冷运行条件） |
| 记录频率 | 1 Hz（可定制10 Hz） |
| 数据记录条件 | 最小时间间隔1 s；最小电压间隔1 mV或电压量程的0.01%；最小电流间隔1 mA或电流量程的0.01% |
| 数据导出 | 支持 Excel、PDF |
| 循环测试能力 | 可设置399个命令；可设置65535个循环；支持5层循环嵌套 |
| 与上位机通讯方式 | 网络接口，通过交换机一台电脑控制多台设备；支持USB有线网卡转成USB接口 |
| 软件控制数量 | 一台电脑可控制100台以上设备（通过485或交换机连接） |
| 工作温度范围 | 0℃–40℃ |
| 存储温度范围 | -10℃–50℃ |
| 工作环境相对湿度 | ≤70% RH（无水汽凝结） |
| 输入有功功率 | 100 W |
| 输入电源 | AC220V±10% / 50 Hz，最大 1 A |
| 资料来源 | 产品技术彩页 / 技术白皮书 |
主要能力边界
具体技术边界以正式技术资料与双方确认文件为准。
In Depth
图解说明
核心能力
8 个通道独立控制
恒流源与恒压源双闭环结构，支持恒流、恒压及恒流恒压等充电控制。充电与放电使用同一接口，接口可定制；通道采用共地结构。
1恒流充电、恒压充电、恒流恒压充电2恒流放电、恒功率放电、恒阻放电3电池容量测试4电池循环寿命测试
试验项目
恒流充电、恒压充电、恒流恒压充电、恒
恒流放电、恒功率放电、恒阻放电。电池容量测试。
设备型号TDP-15W-5V3A8CH
设备通道数8 个
通道控制方式每通道独立控制，电流电压四线制采集
充电电压范围10 mV–5 V（设备端口）
放电电压范围1.2 V–5 V（设备端口）
参数配置
关键参数与指标
设备型号：TDP-15W-5V3A8CH；设备通道数：8 个；通道控制方式：每通道独立控制，电流电压四线制采集；充电电压范围：10 mV–5 V（设备端口）。
Application
应用领域
- 电池研发与工艺验证
- 单体电池来料验收
- 电池老化与循环寿命研究
- 研发及质量控制中的多通道并行测试
- 分容配组与产线测试
正式方案前需要确认
| 样品对象 | 器械类型、结构、接口、尺寸、能量路径和风险点。 |
|---|---|
| 标准条款 | 标准版本、条款号、测试条件和判定方式。 |
| 参数范围 | 电气、机械、温度、超声、磁场或软件报告要求。 |
| 产品资料 | 下载 PDF 产品资料 |
| 询盘资料 | 请提供被测器械类型、目标标准与条款、测试参数、夹具要求、报告格式和验收边界。 |
Standards Compliance
标准符合性
以下为设备面向的标准符合性方向说明，用于测试需求理解与方案沟通；最终合规结论以检验机构正式报告为准。
- 8 通道电池循环测试，满足植入式器械电池性能验证场景
Application Scenarios
应用场景
在研发与实验室场景中，TDP-15W-5V3A8CH 电池循环机 用于电池研发与工艺验证。设备通过18650、21700 等单体电池，帮助工程师在样机阶段发现问题、缩短验证周期。
在医疗器械检验机构与第三方实验室场景中，TDP-15W-5V3A8CH 电池循环机 支持单体电池来料验收。设备参数可按采购技术要求与标准条款配置，试验布置、数据记录与报告输出流程清晰，便于复核与归档。
在生产与质量控制场景中，TDP-15W-5V3A8CH 电池循环机 可用于出厂检验与批次抽测。8通道独立控制电池测试平台，充放电6 mA–3 A，用于容量与循环测试。 结合随设备的计量校准报告，可为质量体系提供可追溯的测试数据。
Workflow
典型试验流程
- 1确认样品对象、目标标准与条款号，制定试验方案
- 2按标准要求布置设备、夹具与测量链路，确认环境条件
- 3恒流充电、恒压充电、恒流恒压充电、恒功率充电
- 4恒流放电、恒功率放电、恒阻放电
- 5电池容量测试
- 6复核数据、输出试验记录与报告，完成归档
FAQ
常见问题
TDP-15W-5V3A8CH 电池循环机 是否为正式销售承诺？
不是。页面用于产品方案介绍和测试需求沟通，正式参数、认证、案例和供货状态需人工确认。
标准映射是否等同于产品已符合标准？
不是。标准映射用于测试需求拆解，不代表最终合规结论或认证结果。
如何获得更准确的配置建议？
请提供样品对象、目标标准、条款号、测试参数、夹具要求、报告格式和验收边界。
TDP-15W-5V3A8CH 电池循环机 依据哪些标准？
TDP-15W-5V3A8CH 电池循环机 的标准映射方向包括：8 通道电池循环测试，满足植入式器械电池性能验证场景。页面内容用于测试需求理解，最终合规结论以正式检验报告为准。
测试数据如何记录与追溯？
设备支持试验数据记录与报告输出，随设备提供计量校准报告，便于质量体系追溯与归档。

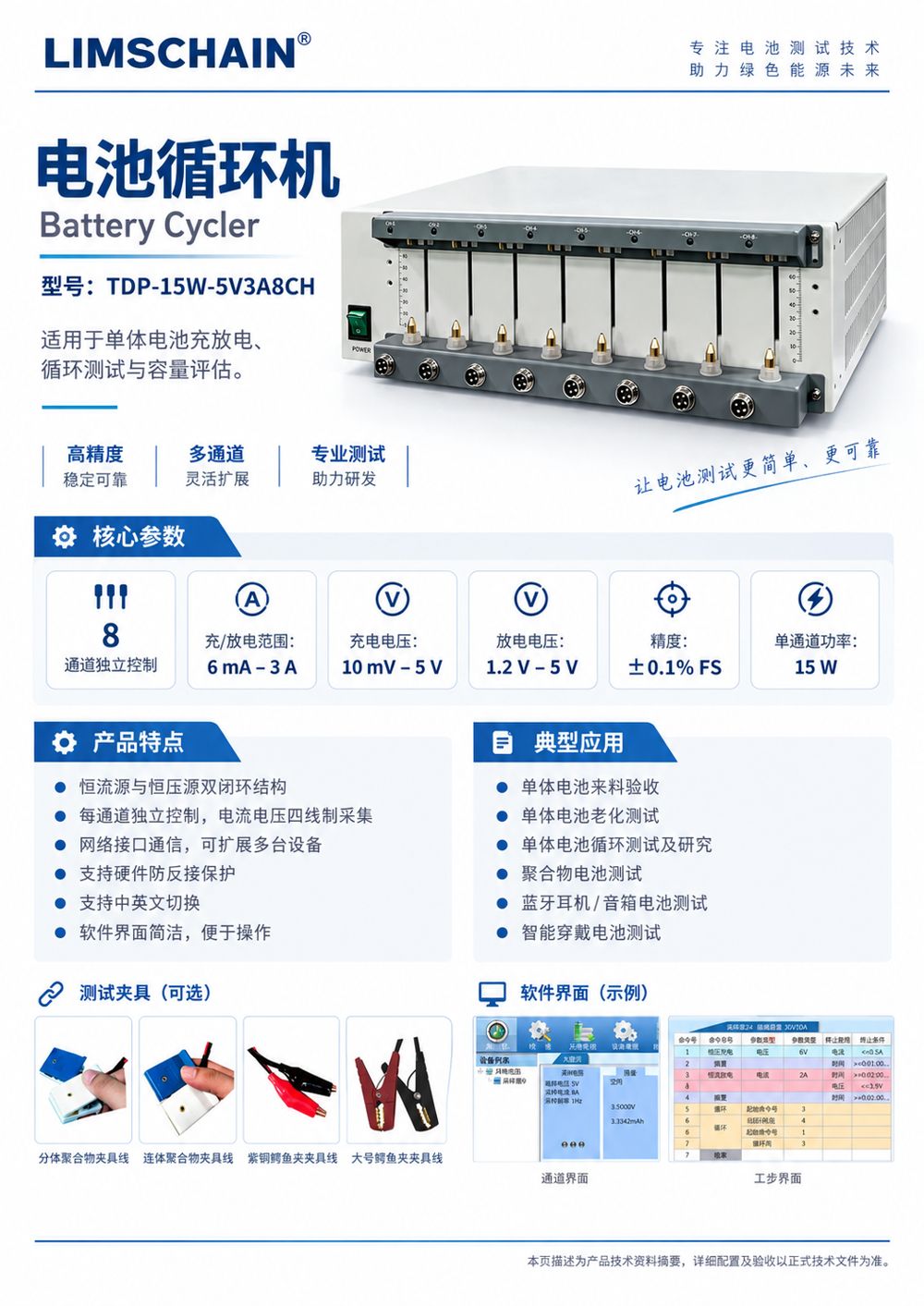

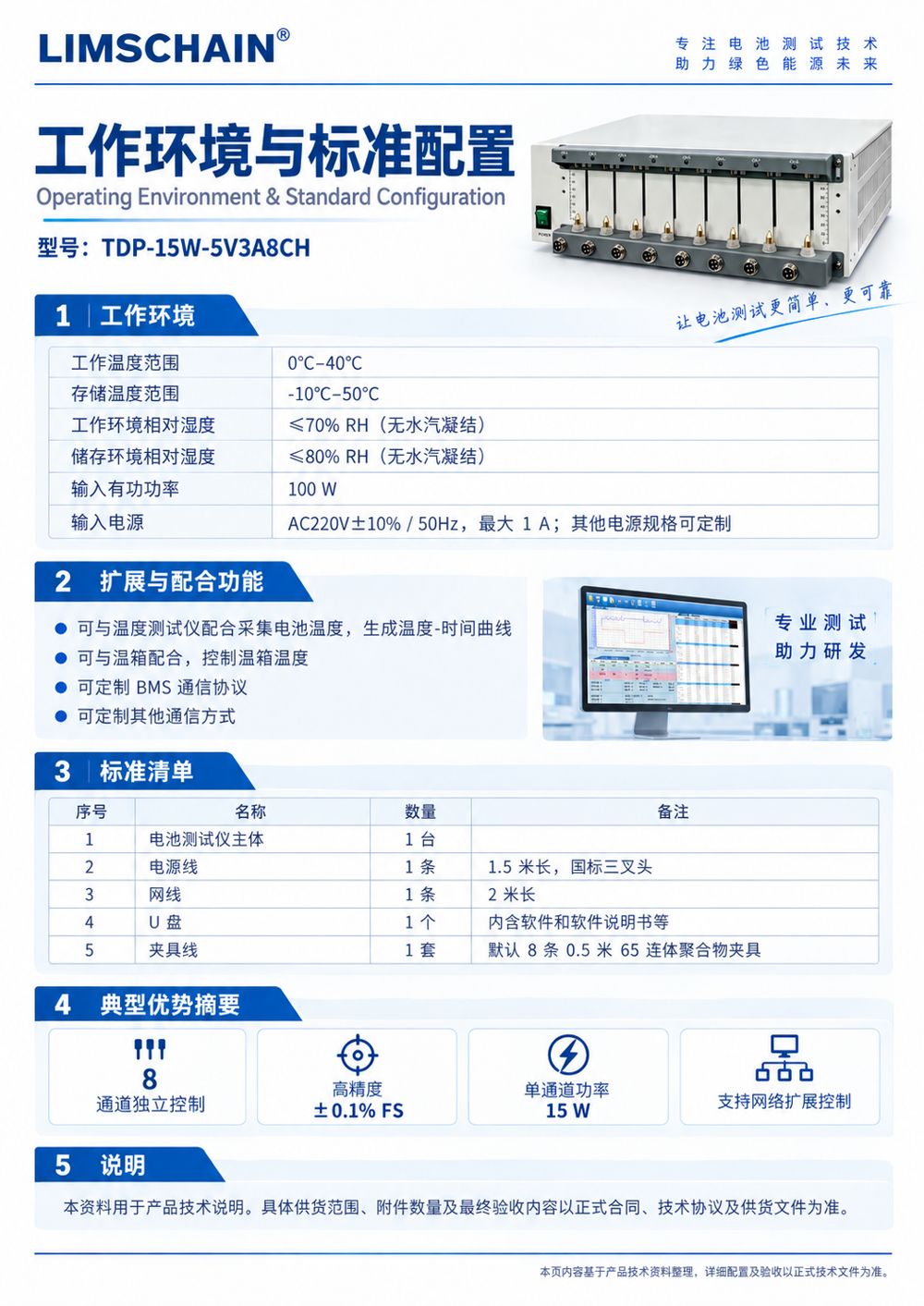

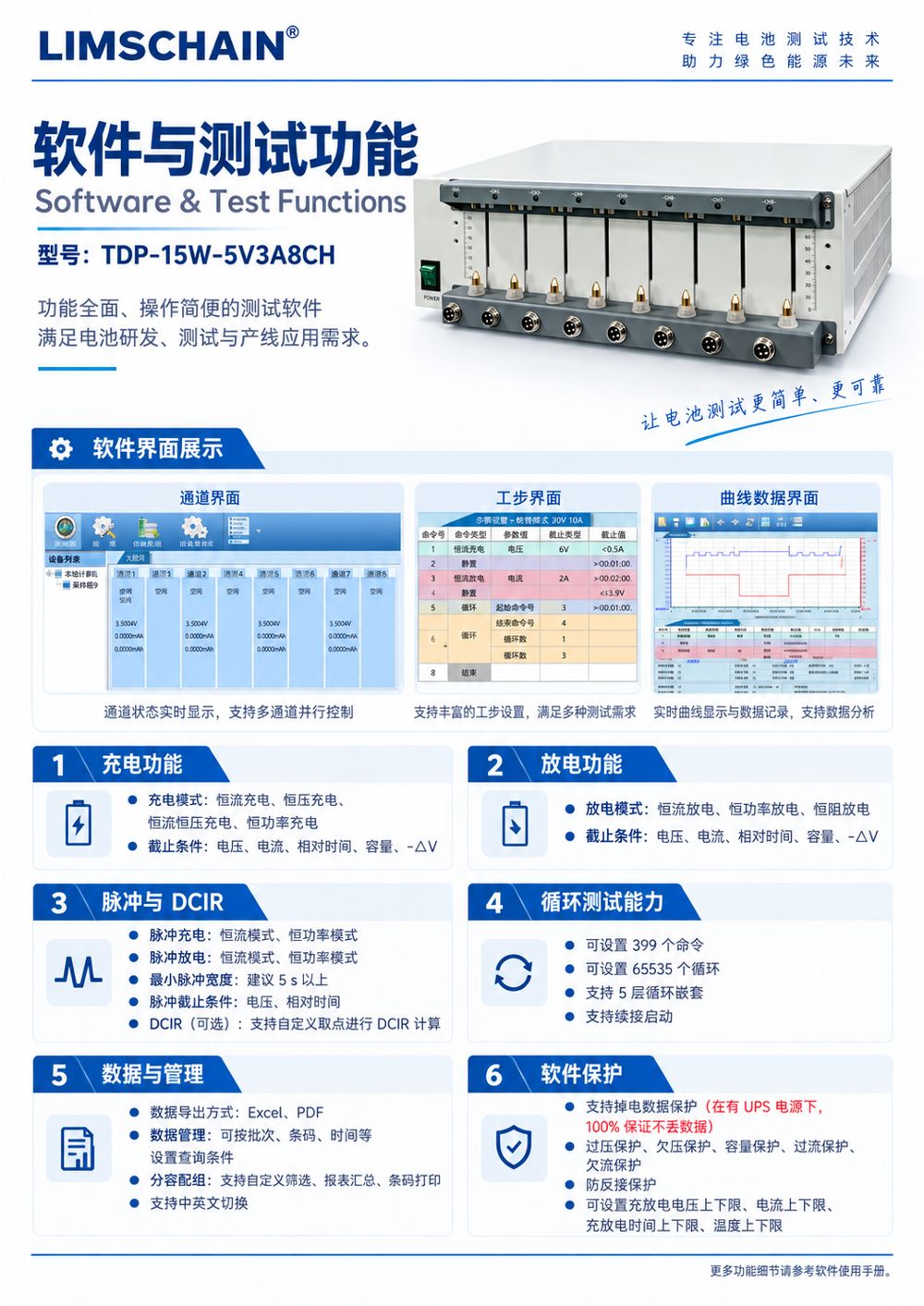

Downloads & Gallery
资料下载与产品图片
